تفاصيل المنتج:
|
| منتج: | سكك حديدية لربط السكك الحديدية الفولاذية | اساسي: | Uic ، Arema ، ASTM ، BS ، Tb |
|---|---|---|---|
| المواصفات (كلغ / م):: | 8 كجم ، 9 كجم ، 12 كجم ، 15 كجم ، 18 كجم ، 22 كجم ، 24 كجم ، 30 كجم ، 38 كجم | فتحة: | 4 ، 6 ثقوب |
| إستعمال: | ملحقات سكة الرافعة - لوحة السمك للسكك الحديدية P / السكك الحديدية QU | بند: | مسار سكة حديد الكربون الصلب |
| تسليط الضوء: | 30 كجم من ألواح الأسماك للسكك الحديدية,وألواح السمك للسكك الحديدية 24 كجم,وألواح الأسماك للسكك الحديدية 38 كجم |
||
صب ألواح السمك المدرفلة للسكك الحديدية 38 كجم 30 كجم 24 كجم المواصفات
مقدمة

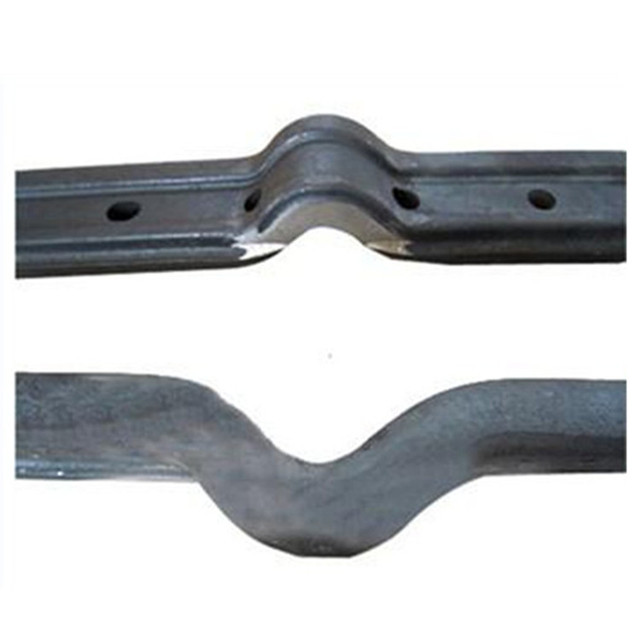

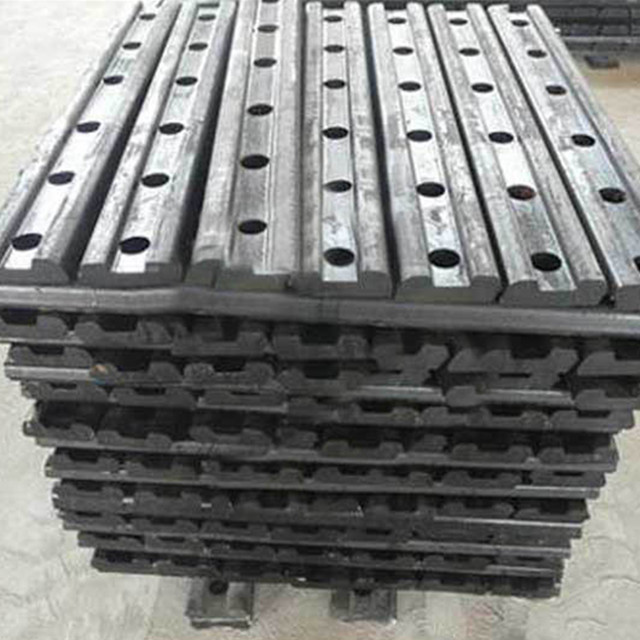

لوحة الأسماك عبارة عن قفل ربط يستخدم للاتصال بين المسار والمسار.
جودة مظهر صفيحة السمك: zmwm02
(1) يجب أن تكون السكة بعد الدحرجة مستقيمة ولا تحتوي على قدر كبير من الانحناء والتواء.بالنسبة للثني والالتواء المحلي للقضبان الخفيفة والثقيلة ومقدار تصحيحها ، يجب ألا يتجاوز ميل أوجه نهاية السكة المعيار.
(2) يجب أن يكون سطح السكة نظيفًا وسلسًا ، ويجب ألا يكون هناك عيوب مثل الشقوق أو التقشر أو الخدوش ؛يجب ألا تحتوي الوجوه النهائية على علامات انكماش وطبقات بينية.يجب ألا يتجاوز مدى العيوب والكميات الهندسية المسموح بها للسطح الكلي للقضبان الخفيفة والثقيلة المعيار.
مادة الصفيح: فولاذ مطروق
المواصفات: يمكن أن تنطبق لوحة الأسماك هذه على السكك الحديدية الخفيفة والسكك الحديدية الثقيلة ورافعة السكك الحديدية.أيضا يمكن أن تنتج accoring للعملاء الرسم.
طبق السمك البريطاني القياسي |
||
يكتب |
اساسي |
مواد |
BS75R |
BS47-1 | أوروبا من الدرجة 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
طبق السمك القياسي GB / TB |
||
يكتب |
اساسي |
مواد |
43 كجم |
TB / T 2345-2008 | ب 7 |
50 كجم |
||
60 كجم |
||
75 كجم |
||
طبق السمك البريطاني القياسي |
||
يكتب |
اساسي |
مواد |
BS75R |
BS47-1 | أوروبا من الدرجة 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
طبق السمك القياسي JIS |
||
يكتب |
اساسي |
مواد |
37 أ |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
طبق السمك القياسي AREMA 2007 |
||
يكتب |
اساسي |
مواد |
ممر المشاة |
AREMA 2007 | AREMA GRADE / STEEL GRADE55 # |
100 رطل |
||
115 ر |
||
132 ر |
||
136 ر |
||
كرين السكك الحديدية لوحة الأسماك القياسية |
||
يكتب |
اساسي |
مواد |
104 رطل CR |
TB / T 2345-2008 | ب 7 |
105 رطل CR |
||
135 رطل CR |
||
171 رطل CR |
||
1751b.CR |
||

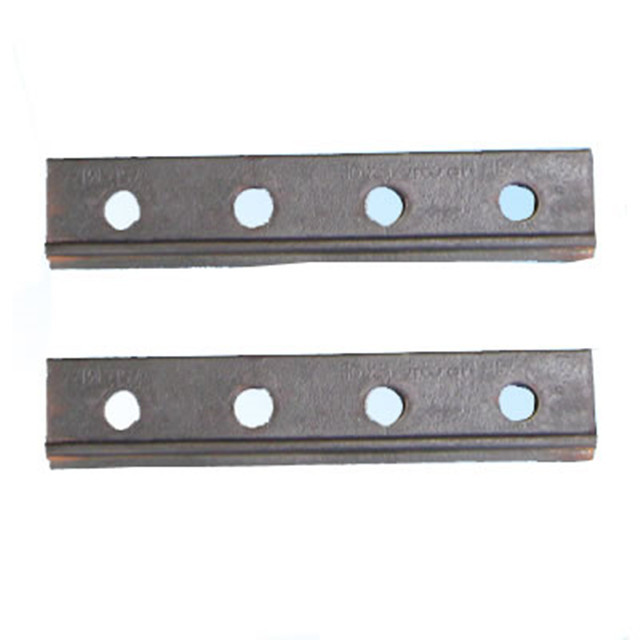

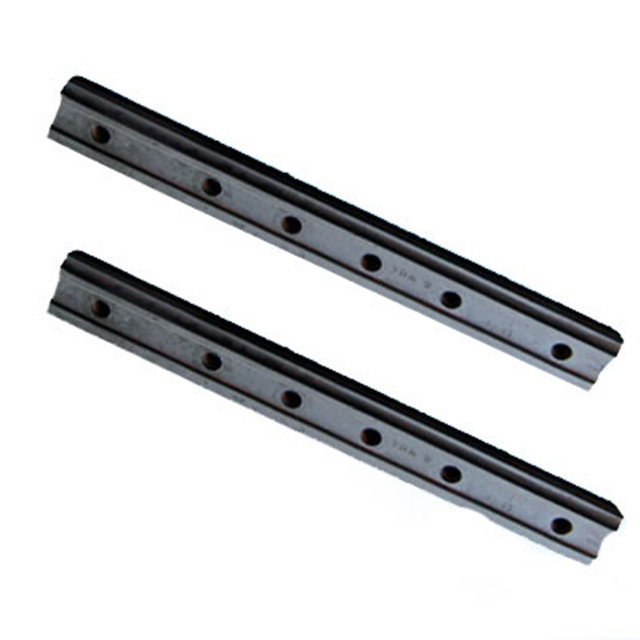

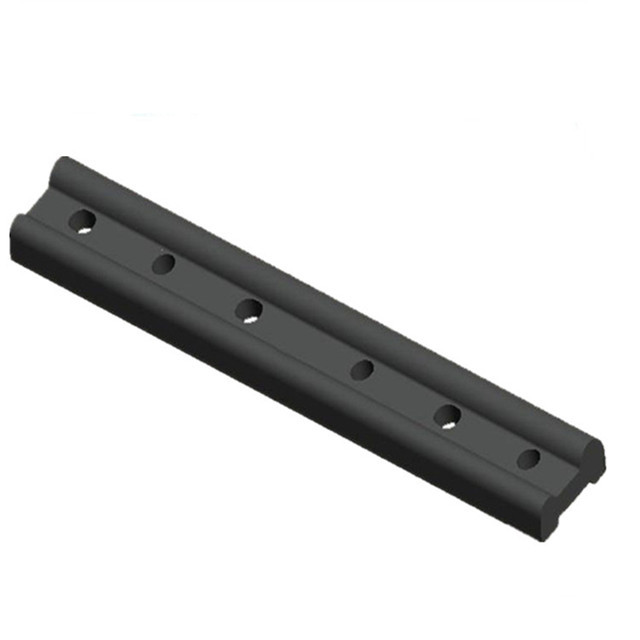

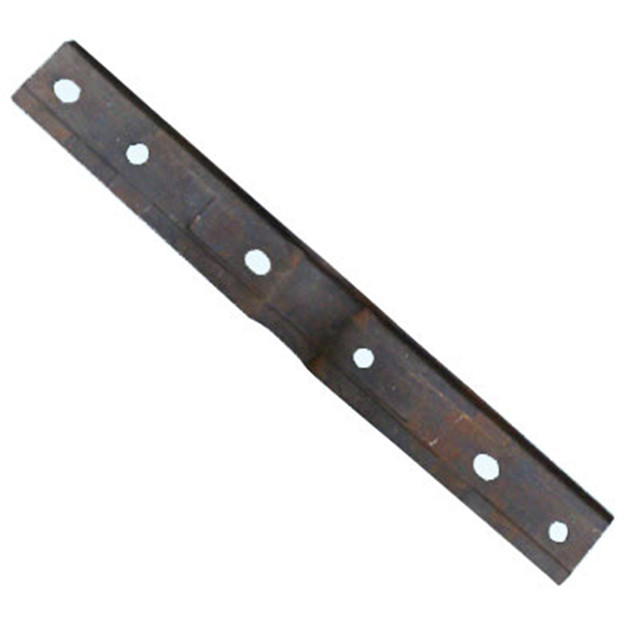

الطول القياسي: 914.4mm ثقب الحفر أو اللكم ، أربعة ثقوب أو ستة ثقوب. |
||
ملحقات سكة الرافعة - لوحة السمك للسكك الحديدية P / السكك الحديدية QUتزوير وصب تعريف لوحة السمك المدرفلة ويستخدم شريط مفصل للسكك الحديدية
تم تصميم قضبان الرافعة لتحمل الأحمال الثقيلة وتستخدم في مجموعة متنوعة من التطبيقات.هناك سبعة موديلات عادية للسكك الحديدية للرافعة تسمى P18 ، P24 ، P38 ، P43 ، QU70 ، QU80 ، QU100 في الصين.يتراوح وزن السكك الحديدية من 18 كجم إلى 88 كجم لكل متر.يمكنك العثور على جدول وزن وقياس تحويل إلينا إذا كنت بحاجة.
يختلف كل تطبيق للسكك الحديدية ويجب تصميمه لزيادة الكفاءة والعمر الافتراضي إلى أقصى حد ، وبالتالي فإن اختيار السكة الحديدية الصحيحة أمر بالغ الأهمية لتحقيق هذه الغاية.
| يكتب | ج | ب | أ | د | الوزن (كجم / م) | اساسي |
| ص 18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| ص 24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| ص 22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | غيغابايت11264-89 |
| ص 30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| ص 38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| ص 43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| ص 50 | 70 | 132 | 152 | 15.5 | 51.51 | غب 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| نموذج | س (مم) |
S1 (مم) |
ق 2 (مم) |
S3 (مم) |
4 س (مم) |
S5 (مم) |
حجم السكك الحديدية |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18 / P22 / P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | ص 30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | ص 38 / ص 43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70 / QU80 |
تقدم Kingrail منتجات السكك الحديدية المختلفة:
قطع غيار عربة السكك الحديدية: العجلات ، والمحاور ، والمحامل ، والأعمدة ، وقطع غيار العربات ، ومنتجات التشكيل والصب
مواد مسار السكك الحديدية: fisplates ، وسكة حديدية وملحقاتها ، وألواح ربط ، ومشابك ، ومسامير ، وصواميل ، إلخ
الطلبات الصغيرة والكبيرة موضع ترحيب!
