1600 مم 1676 مم معدات قياس مسار السكك الحديدية ، مادة سبائك قياس المسار الرقمي

مقدمة من600 مم ، 750 مم ، 762 مم ، 900 مم ، 1000 مم ، 1067 مم ، 1435 مم 1520 مم ، 1600 مم ، 1676 مم مقياس المسار الرقمي

مسطرة القياس هي أداة قياس خاصة تستخدم لقياس المقياس بين القضبان الفولاذية لخط السكة الحديد.ميزة مقياس السكة هي أن قضيب المسطرة يتكون من قضيب مسطرة خشبي وقضيب مسطرة معدني من خلال آلية قابلة للطي ، وتشكل المسطرتان مسطرة قضيب مركبة.
مسطرة القياس عبارة عن جهاز الكشف عن المسار الضيق.يتكون هيكلها من جسم مسطرة ومسطرة مقياس وإطار حر على جسم المسطرة.جسم المسطرة عبارة عن هيكل جانبي مزدوج ، على شكل أنبوب مربع.يمتد إلى الخارج ، وهناك فتحة على الجانب الداخلي من الحافة الخارجية.أدخل مقياس الفولاذ المقاوم للصدأ في الفتحة ، ثم قم بتثبيته بدبوس في النهاية.يوجد إطار حر في منتصف جسم الميزان.توجد مسامير ضبط مثبتة على اللوحة الجانبية ، ويتم تثبيت اللوحة المتقاطعة ورأس القياس في نهاية جسم المسطرة ، كما أن مسطرة القياس بأكملها لها هيكل على شكل حرف T.

خاصية 600 مم ، 750 مم ، 762 مم ، 900 مم ، 1000 مم ، 1067 مم ، 1435 مم 1520 مم ، 1600 مم ، 1676 مم مقياس المسار الرقمي

وظيفة المقياس
فيما يتعلق بطريقة تنفيذ القياس لمقياس المقياس ، يتم تقسيم وظائف المقياس إلى جزأين: الأول هو قياس الطول الجانبي ، بما في ذلك المقياس وفاصل الفحص ومسافة الحماية الخلفية.هذه المعلمات الثلاثة مترابطة ومقيدة بشكل متبادل.وفقًا لطريقة نقل القيمة الحالية ، يزداد خطأ القياس تدريجيًا من المقياس إلى فترة الاستقصاء ، ثم إلى مسافة الواقي الخلفي ؛والثاني هو قياس الارتفاع العمودي ، بما في ذلك الأفقي والعالي الفائق ، حيث أن المعلمات الهندسية الثابتة للخط ، تختلفان بشكل أساسي في المعنى ، والأفقي ينتمي إلى فئة التسامح الهندسي (المكافئ للتوازي أو الميل) ، و ينتمي الارتفاع الفائق إلى فئة تحمل الأبعاد (مع القياس المسبق بين قضبان الخط).يتعلق بفرق الارتفاع).بالنسبة لمسطرة القياس ، لا يتم تمييزها عن مبدأ القياس وطريقة القياس.يُعتقد عمومًا أن المستوى يشير إلى الارتفاع الفائق الصغير (بما في ذلك الارتفاع الفائق الصفري) ، وفي بعض الأحيان يتم استخدام المصطلحين بالتبادل.هذا لأنه في قياس الخط ، يركز قسم الخط المستقيم بشكل أساسي على المستوى ، ويركز قسم المنحنى بشكل أساسي على الارتفاع الفائق ، ويتم تحقيقه بواسطة نفس وحدة القياس باستخدام نفس أداة القياس ، مما يخلق وهم الوحدة (أو تكرار) المصطلحات.
أهمية المقياس
المقياس والمستوى والارتفاع الفائق هي المعايير الهندسية الأساسية لخطوط السكك الحديدية ، وترتبط مزاياها وعيوبها ارتباطًا مباشرًا بسلامة تشغيل قطارات السكك الحديدية.كأداة قياس مهمة خاصة بالسكك الحديدية توفر أساسًا تقنيًا مباشرًا لصيانة الخط والبناء ، تُستخدم مسطرة قياس السكك الحديدية بشكل أساسي للقياس الثابت لهذه المعلمات الهندسية.نتائج القياس الفائقة تدرك بشكل غير مباشر قياس التشوه (المعروف باسم "حفرة المثلث") [1].
مع تحسين المتطلبات الفنية لخطوط السكك الحديدية ، وخاصة إعادة البناء السريع للخطوط الحالية والتسريع المستمر لعملية بناء الخطوط المخصصة للركاب ، من أجل ضمان المتطلبات الفنية المستقرة والعالية للمقياس والتحقق اليومي جودة المقياس ، تقوية المقياس ، من الضروري أكثر فأكثر إدارة الاستخدام اليومي للمسطرة.
التكيف البيئي لمقياس المسار
ظروف عمل المقياس سيئة للغاية.من أجل تلبية متطلبات الاستخدام ، يجب أيضًا الانتباه إلى المشكلات التالية في تصميم المقياس: (1) يجب أن تتعامل مقاييس الدرجة 0 و 1 مع المقياس وفاصل الفحص ومسافة الحماية الخلفية.يتم تعويض قيمة العرض وتصحيحها تلقائيًا وفقًا لدرجة الحرارة المحيطة الفعلية ؛(2) يجب تكييف تغير قيمة العرض ووقت العرض والجهد الكهربي للعمل وسعة البطارية لمقياس المقياس الرقمي مع الوضع الفعلي في الموقع ؛(3) في درجات الحرارة المرتفعة ، ودرجات الحرارة المنخفضة ، والرطوبة والحرارة الثابتة ، والتوافق الكهرومغناطيسي ، والمطر والظروف العادية الأخرى يجب أن تكون قادرة على العمل بشكل طبيعي ؛(4) يمكن أن تتحمل الظروف المعاكسة غير الطبيعية مثل السقوط والاهتزاز ؛(5) تأكد من أنه في ظل ظروف العمل التبادلية المتكررة ، يجب أن يظل هيكل القياس وأداء القياس ثابتًا.هذه المتطلبات ، من الضروري وضع متطلبات واضحة في المعايير ذات الصلة.أما بالنسبة للمتطلبات الخاصة الأخرى لمستخدمين محددين ، فيمكن الاتفاق عليها في عقد الشراء والبيع.
الصيانة اليومية للمقياس وصيانته
بالإضافة إلى الصيانة العادية ، ينبغي إيلاء اهتمام خاص للنقاط الأربع التالية.
(1) بعد أن يكمل معاير المقياس مع مؤشر الاتصال عمل المعايرة ، يجب تعديل المسبار المتحرك للمقياس إلى الموضع المناسب ، ويجب تحرير مسبار مؤشر الاتصال بالكامل ، بحيث يكون زنبرك التوازن لمؤشر القرص تماما في الموقف.حالة غير مجهدة.
(2) بعد اكتمال أعمال التحقق ، يجب تعليق مقياس العمل عموديًا للتخزين.إذا تم وضع المقياس أفقيًا ، فيجب مراعاة تشوه الوزن الذاتي واختيار موضع دعم معقول.
(3) اختيار موقف الدعم.المقياس عبارة عن قضيب رفيع ، ويتم استخدام القيمة الفعلية لطوله (1435 ± 0.20) مم.لذلك ، يجب استخدام دعم نقطة Bezier في اختيار موضع الدعم ، أي موضع الدعم a = 0.2203L.في الصيغة ، أ هو موضع الدعم ، مم ؛L طول المقياس ، مم.
(4) بالنسبة للمعاير باستخدام مسطرة العرض الرقمي ، عندما يتم تفكيك مسطرة العرض الرقمي للفحص ، لا يجوز تفكيك مقياس العرض الرقمي والمسطرة ، ولكن يجب تفكيكهما بالكامل لتجنب فقدان القطعة المحددة.باختصار ، يجب على موظفي القياس تنفيذ إجراءات التحقق بدقة في عملية التحقق ، وتنفيذ إجراءات التشغيل بضمير حي ، وتوحيد ملء سجلات التحقق ، وتقديم شهادة التحقق بشكل صحيح ، وذلك لضمان النقل الدقيق والموثوق للقيمة [2].
تحليل وتحرير الحالة الفنية للمقياس
حدود المقاييس التقليدية
يتأثر مؤشر الدقة لمقياس المقياس الميكانيكي التقليدي ويقيد بهيكل المقياس وظروف الاستخدام ومستوى تكنولوجيا القياس للمستخدم ومستوى التصنيع وعوامل أخرى ، على الرغم من أن أداء القياس في درجة حرارة الغرفة يمكن أن يفي المعايير ذات الصلة ومتطلبات اللوائح الفنية المترولوجية ، ولكن في ظل الظروف البيئية الأخرى ، لا يمكن ضمان الوفاء بالمتطلبات ذات الصلة.في الوقت الحاضر ، جسم مسطرة الألمنيوم شائع الاستخدام (خفيف الوزن ، ومناسب لحمل شخص واحد باليد في ظل ظروف الحقل) ، نظرًا لأن معامل التمدد الخطي يختلف تمامًا عن معامل التمدد الخطي ، فمن الواضح أنه يتأثر بدرجة الحرارة المحيطة للاستخدام .عندما يكون هناك اختلاف في درجة الحرارة (20 درجة مئوية) ، فإن مقدار التمدد والانكماش لمقياس المقياس أكبر من مقدار التمدد والانكماش للنائم (مقدار التمدد والانكماش للنائم يتوافق مع مقدار التمدد والانكماش لـ مجموعة عجلات القاطرة والمركبة) ، بحيث تكون القيمة المشار إليها للمقياس هي نفس قيمة المقياس الفعلية عند درجة الحرارة هذه.غير متسق ، مما أدى إلى خطأ مؤشر إضافي.في المناطق ذات بيئات التشغيل القاسية ، يصل خطأ القياس الفعلي إلى 0.8-1 مم.يبدو أن هذا التأثير أقل أهمية بالنسبة لقيمة الإدارة (+ 4-2 مم) لصيانة الخط في الماضي ، ولكن لقيمة إدارة الخط الحالية (+ 4-2 مم) ± 2 مم) ، لا سيما القيمة الإدارية للمسار الصابور (± 1 مم) ، من الضروري إيلاء اهتمام كاف لهذا التأثير وتدابير القضاء عليه.نظرًا لمحدودية طريقة القياس وظروف الاستخدام وعملية الإنتاج والتكلفة وعوامل أخرى ، فإن جهاز القياس الفائق جدًا لمقياس المقياس يمكن أن يفي فقط بمتطلبات الخطأ المسموح بها البالغة ± 1.3 مم لقيمة المؤشر الفائقة للميكانيكية المختلفة مقاييس القياس في الوقت الحاضر..يعد الاستخدام غير المنتظم وتشغيل مقياس القياس (مثل تحديد الموضع والقراءة) سببًا أيضًا في حدوث أخطاء كبيرة في القياس أثناء الاستخدام.
الميزات التقنية الرئيسية للمقياس الجديد
لقد فتحت ولادة مقياس العرض الرقمي طريقة جديدة لحل المشكلات المذكورة أعلاه ، والتي تنعكس بشكل أساسي في الجوانب التالية: أولاً ، تم تحسين مستوى ودقة القياس الفائقة بشكل كبير لتلبية متطلبات القياس الفائقة خطوط زيادة السرعةالقضاء تلقائيًا على الخطأ الإضافي لدرجة الحرارة المحيطة في قياس المقياس ، وتحسين دقة قياس المقياس ؛ثالثًا ، يمكنه تحقيق استبدال الأجهزة أو صيانة مسبار القياس في ظل التآكل العادي ، وتحسين كفاءة الاستخدام وعمر الخدمة للمقياس.

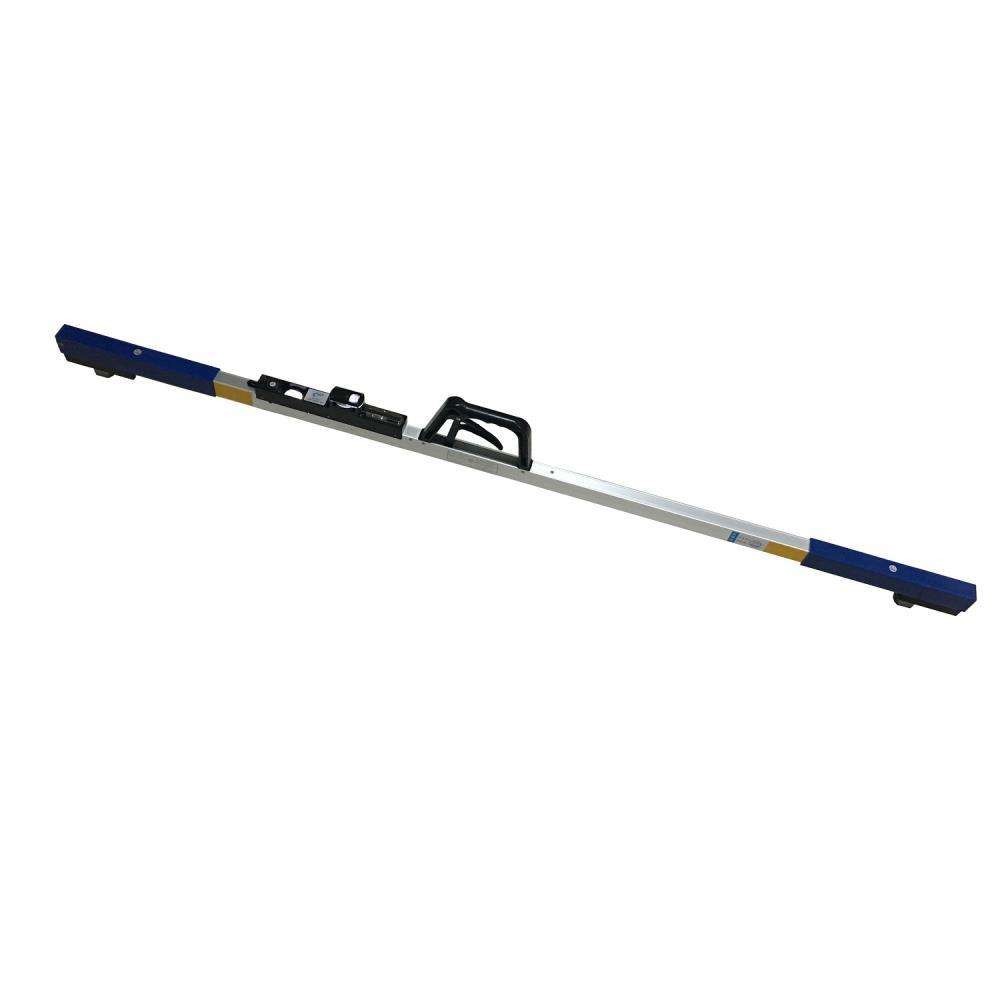

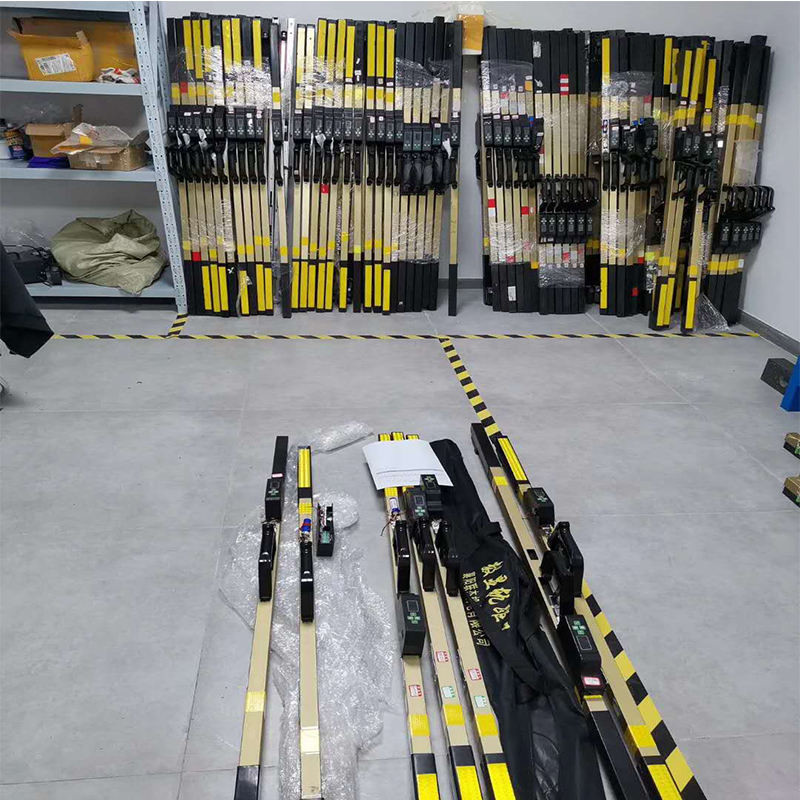

مقياس رقمي
مقدمة
تعرض المقاييس الرقمية نتائج القياس في شكل رقمي ، مما يقضي تمامًا على كل من الأخطاء المرئية والقراءات المقدرة بين السطور.
نظرًا للاختيار اليدوي لنقاط القياس بدلاً من القياس المستمر ، يتم تجنب عدم موثوقية نتائج القياس الناتجة عن العوامل الخارجية مثل وميض السكك الحديدية ، وتلوث الزيت ، والصدأ ، ولحامات السكك الحديدية غير المستوية.
هذا المنتج مقسم إلى 600 نوع ، 900 نوع ، 1435 نوع.
نطاق درجة حرارة
-30 درجة مئوية إلى +60 درجة مئوية.
عند الاستخدام ، ما عليك سوى الضغط على زر مفتاح الطاقة ، وسوف تعرض الأداة نتائج القياس على الفور دون أي تدريب.
يعرض الأنبوب الرقمي الباعث للضوء الأحمر نتائج القياس ، والقراءة مريحة ، والبيانات واضحة وبديهية
يمكن للمشغل أن يرى بوضوح جميع بيانات القياس من نافذة العرض دون الانحناء ، وهو أمر بارز بشكل خاص عند استخدام الجهاز في الإضاءة المحيطة المنخفضة ، في الليل ، في حالات الطوارئ وفي الأنفاق.
كفاءة العمل
يكمل مقياس القياس الرقمي قياس جميع البيانات تلقائيًا ، مما يلغي تمامًا الحاجة إلى الانحناء لضبط عجلة الدرجة ، ومحاذاة الموضع الصفري لفقاعة المستوى ، والنظر إلى المقياس الفائق ، ثم تصحيح الخط من التكبير الزجاج عند استخدام المقياس الميكانيكي.إن إجراء التشغيل الشاق المتمثل في النظر إلى مقياس القياس من الأعلى يقلل من كثافة اليد العاملة للمشغل ، ويقصر وقت القياس ، ويحسن كفاءة التشغيل.يزيد قياس الخط المستقيم الكفاءة بنسبة 40٪ ، ويزيد قياس المنحنى الكفاءة بنسبة 60٪ ، ويزيد قياس المنحنى في النفق من الكفاءة بأكثر من الضعف.
تنص المواصفة القياسية الوطنية على أن المسطرة جهاز فحص قوي وفترة التفتيش ثلاثة أشهر.يوجد 11 عنصر فحص للمسطرة.من بين هذه المهام الـ 11 ، يتركز العمل الأكثر استهلاكا للوقت والشاقة بشكل أساسي على آلية وضع العلامات الميكانيكية.الإصلاح والاستبدال ، بما في ذلك استبدال تآكل المسبار الذي يتجاوز المعيار ، ووضع علامات على مقياس القياس ، ووضع علامات على عجلة الميزان ، وتصبح معالجة العدسة المكبرة غير واضحة ، وإصلاح الدوران الميكانيكي لعجلة الميزان غير مرن ، وتعديل صحة الموضع الصفري لفقاعة المستوى ، إلخ.نظرًا لأن هذه الأعمال ناتجة عن التآكل والتشوه الميكانيكي ، فإن الصيانة والتحقق صعبة للغاية.تقوم مسطرة القياس الرقمية بإلغاء آلية قياس النقش الميكانيكي تمامًا ، وبالتالي يتم تقليل أعمال الصيانة والتحقق بشكل كبير ، ويتم تقليل 11 مهمة تحقق إلى 7. في الوقت الحالي ، لا يستغرق الأمر سوى 5 دقائق لمعايرة مسطرة القياس الرقمية وكفاءة العمل تم تحسينه بنسبة 40٪ تقريبًا.مرات.
لأن مسطرة القياس الرقمية تلغي آلية قياس النقش الميكانيكي تمامًا.لذلك ، يتم التخلص تمامًا من تكلفة استبدال أجزاء آلية القياس الميكانيكية للشبكية.

مزايا 600 مم ، 750 مم ، 762 مم ، 900 مم ، 1000 مم ، 1067 مم ، 1435 مم 1520 مم ، 1600 مم ، 1676 مم مقياس المسار الرقمي



* 1 شاشة OLED كبيرة: مناسبة بشكل خاص للنهار في الخارج والليل المظلم
* 2 عملية معايرة سريعة: عملية قياس بسيطة
* 3 بطارية ذات سعة كبيرة: وقت استعداد طويل
* 4 قياسات رقمية دقيقة: حافظ على الاستقرار على المدى الطويل
* 5 تعويض درجة الحرارة: درجة حرارة العمل -30 ~ + 55 درجة مئوية
* 6 تصميم معزول
* 7 التداخل الكهرومغناطيسي المضاد
* 8 مقاوم للماء: يمكن استخدامه في يوم ممطر
* 9 وظيفة توفير الطاقة: لا توجد عملية خلال 15 دقيقة ، سيتم إيقاف تشغيل النظام تلقائيًا.
* 10 نقل بيانات Bluetooth ووظيفة برنامج MessApp (خيار)
* 11 توريد حسب الطلب حسب الطلب
* 12 وظيفة القراءة التلقائية
