اقتران غشاء مرن مغلف بغشاء مع عمود وسيط

اقتران غشاء مرن مغلف بغشاء مع عمود وسيط

اقتران غشاء مرن مغلف بغشاء مع عمود وسيط
Diaphragm Laminated Flexible Membrane Coupling With Intermediate Shaft
اقتران غشاء مرن مغلف بغشاء مع عمود وسيط اقتران غشاء مرن مغلف بغشاء مع عمود وسيط اقتران غشاء مرن مغلف بغشاء مع عمود وسيط اقتران غشاء مرن مغلف بغشاء مع عمود وسيط اقتران غشاء مرن مغلف بغشاء مع عمود وسيط اقتران غشاء مرن مغلف بغشاء مع عمود وسيط اقتران غشاء مرن مغلف بغشاء مع عمود وسيط

صورة كبيرة :  اقتران غشاء مرن مغلف بغشاء مع عمود وسيط

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Kingrail
إصدار الشهادات: ISO
رقم الموديل: فيلم
شروط الدفع والشحن:
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: Negotiable

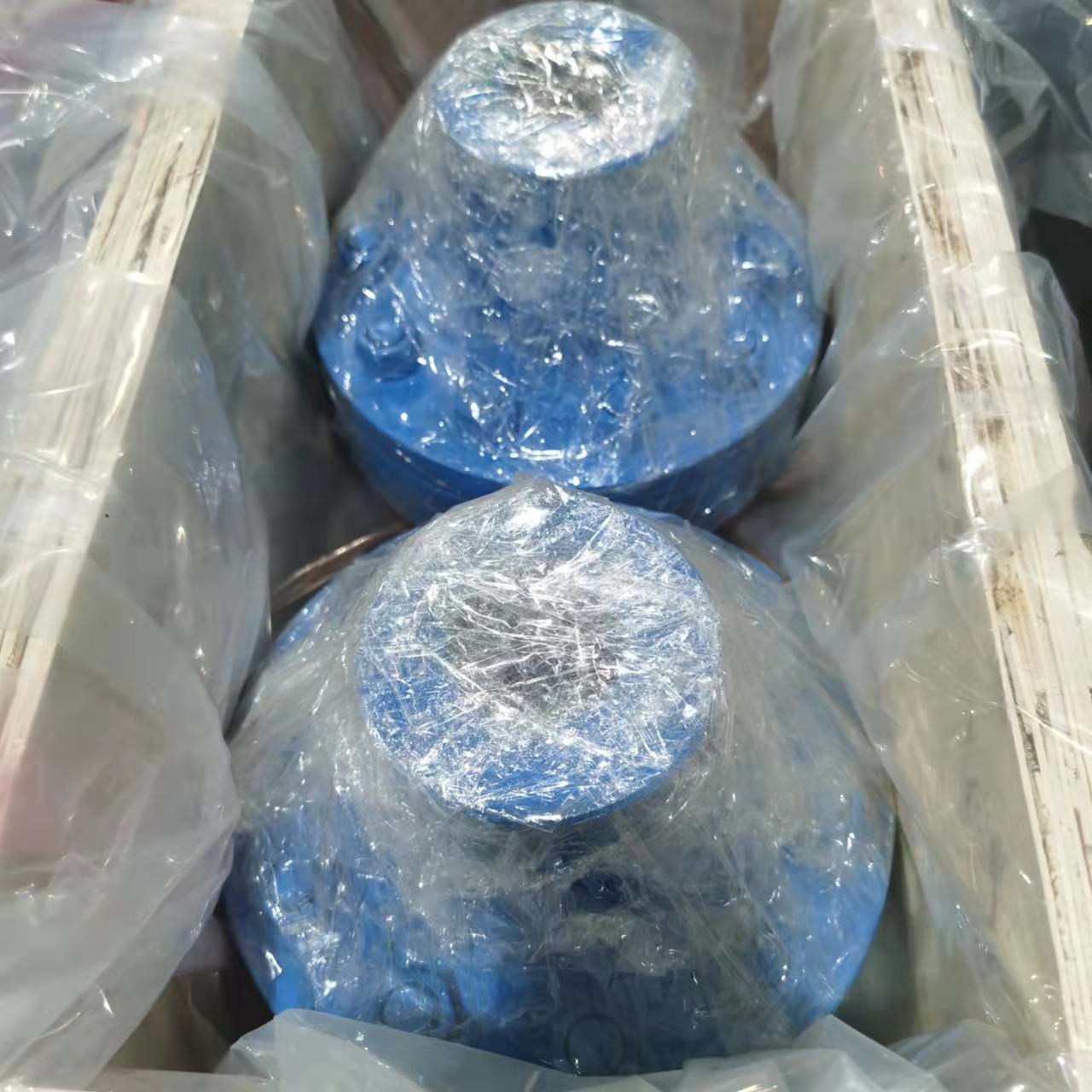

تفاصيل التغليف: حزمة التصدير القياسية ، أو حسب طلب العميل
وقت التسليم: 1-30 يوم عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 100000 قطعة / سنة

اقتران غشاء مرن مغلف بغشاء مع عمود وسيط

وصف
التسامح بالقطع: +/- 0.10 مم اساسي: GB / T 33926 ، GB / T 17219 ، GB / T 12771 ، 10S407 ،
نوع: اقتران الحجاب الحاجز مادة: صب الصلب مزورة
ينهي: التصنيع باستخدام الحاسب الآلي طلاء: مسحوق الدياتومايت
تسليط الضوء:

اقتران غشاء مرن مصفح

,

اقتران غشاء مرن بعمود متوسط

اقتران الغشاء الرقائقي الغشائي (اقتران فيلم) مع عمود وسيطالمقدمة

يشير الاقتران إلى جهاز يربط بين عمودين أو أعمدة وأجزاء دوارة ، ويدور معًا في عملية نقل الحركة والطاقة ، ولا ينفصل في الظروف العادية.في بعض الأحيان يتم استخدامه أيضًا كجهاز أمان لمنع تعرض الأجزاء المتصلة للحمل الزائد ، ويلعب دور الحماية من الحمل الزائد.
تسمى أدوات التوصيل أيضًا أدوات التوصيل.مكون ميكانيكي يستخدم لربط عمود القيادة والمحرك بإحكام بآليات مختلفة للدوران معًا ونقل الحركة وعزم الدوران.في بعض الأحيان يتم استخدامه أيضًا لتوصيل الأعمدة والأجزاء الأخرى (مثل التروس والبكرات وما إلى ذلك).غالبًا ما يتكون من نصفين ، متصلين على التوالي بواسطة مفاتيح أو تركيبات ضيقة ، ويتم تثبيتهما في نهايتي العمودين ، ثم يتم توصيل النصفين بطريقة ما.يمكن أن تعوض أداة التوصيل أيضًا عن الإزاحة (بما في ذلك الإزاحة المحورية ، أو الإزاحة الشعاعية ، أو الإزاحة الزاوية أو الإزاحة الشاملة) بين العمودين بسبب التصنيع والتركيب غير الدقيقين ، والتشوه أثناء التشغيل أو التمدد الحراري ، وما إلى ذلك ؛وتخفيف الصدمات وامتصاص الاهتزازات.
تم توحيد أو توحيد معظم أدوات التوصيل المستخدمة بشكل شائع.بشكل عام ، من الضروري فقط تحديد نوع أداة التوصيل بشكل صحيح وتحديد نوع وحجم أداة التوصيل.عند الضرورة ، يمكن فحص سعة التحميل وحسابها لروابطها الضعيفة ؛عندما تكون سرعة الدوران عالية ، يجب فحص قوة الطرد المركزي للحافة الخارجية وتشوه العنصر المرن ، ويجب إجراء فحص التوازن.
اكتب محرر البث
يمكن تقسيم أدوات التوصيل إلى فئتين: أدوات التوصيل الصلبة والوصلات المرنة.
لا تتمتع أدوات التوصيل الصلبة بخصائص التخزين المؤقت والقدرة على تعويض الإزاحة النسبية للمحورين ، مما يتطلب محاذاة صارمة للمحورين.، سهولة الصيانة ، يمكن أن تضمن حيادية عالية للعمودين ، وعزم دوران كبير للإرسال ، وتطبيق واسع.تستخدم بشكل شائع وصلات شفة ووصلات جلبة ووصلات ربط السترة.
يمكن تقسيم أدوات التوصيل المرنة إلى أدوات توصيل مرنة بدون عناصر مرنة وأدوات توصيل مرنة مع عناصر مرنة.النوع الأول لديه فقط القدرة على تعويض الإزاحة النسبية للمحورين ، لكنه لا يمكنه تخزين وتقليل الاهتزاز.الأشياء الشائعة زلقة.القارنات الكتلية ، والوصلات الترسية ، والوصلات العامة ، والوصلات ذات السلاسل ، وما إلى ذلك ؛النوع الأخير يحتوي على عناصر مرنة ، بالإضافة إلى القدرة على تعويض الإزاحة النسبية للمحورين ، كما أن له وظائف التخزين المؤقت والتخميد.ومع ذلك ، نظرًا للحد من قوة العنصر المرن ، فإن عزم الدوران المرسل ليس جيدًا بشكل عام مثل أداة التوصيل المرنة بدون عنصر مرن.اقتران دبوس الأكمام المرن المشترك ، اقتران دبوس مرن ، اقتران على شكل البرقوق ، وصلات اقتران من نوع الإطارات ، وصلات زنبركية سربنتين ووصلات القصب ، إلخ.
متطلبات الأداء
وفقًا لظروف العمل المختلفة ، يجب أن تتمتع أداة التوصيل بالخصائص التالية:
(1) قابلية.يشير تنقل أداة التوصيل إلى القدرة على تعويض الإزاحة النسبية للمكونين الدوّارين.عوامل مثل أخطاء التصنيع والتركيب بين المكونات المتصلة ، والتغيرات في درجات الحرارة أثناء التشغيل ، والتشوه تحت الحمل ، جميع متطلبات المكان على قابلية النقل.يعوض الأداء المتحرك أو يخفف الأحمال الإضافية بين الأعمدة والمحامل والوصلات والمكونات الأخرى بسبب الإزاحة النسبية بين المكونات الدوارة.
(2) التخزين المؤقت.للمناسبات التي يبدأ فيها الحمل المتكرر أو يتغير حمل العمل ، تحتاج أداة التوصيل إلى عناصر مرنة للتخميد والتخميد الاهتزازي لحماية المحرك الرئيسي وآلة العمل من التلف أو عدم تلفها.
(3) آمنة وموثوقة وذات قوة كافية وعمر خدمة.
(4) هيكل بسيط ، تجميع وتفكيك وصيانة مريحة.

اختيار نوع الاقتران عند اختيار نوع أداة التوصيل ، يجب مراعاة العناصر التالية.
حجم وطبيعة عزم النقل المطلوب ، ومتطلبات وظائف التخزين المؤقت وتقليل الاهتزاز ، وما إذا كان من الممكن حدوث صدى.
الإزاحة النسبية لمحور العمود الناتج عن أخطاء التصنيع والتجميع ، وحمل العمود وتشوه التمدد الحراري ، والحركة النسبية بين المكونات.
الأبعاد وطرق التثبيت المسموح بها ، ومساحة التشغيل اللازمة لسهولة التجميع والتعديل والصيانة.بالنسبة لأدوات التوصيل الكبيرة ، يجب أن يكون من الممكن التفكيك والتجميع بشرط ألا يحتاج العمود إلى التحرك محوريًا.
بالإضافة إلى ذلك ، يجب أيضًا مراعاة بيئة العمل وعمر الخدمة والظروف مثل التشحيم والختم والاقتصاد ، ثم الرجوع إلى خصائص أدوات التوصيل المختلفة لتحديد نوع اقتران مناسبنوع اقتران جامد التوائي من نوع JMII مع مباعد وسيط قابل للفك شعاعيًا بحرية

بحجم مصنفة أقصى الأبعاد بالملليمتر كتلة من وزن
عزم الدوران سرعة كيواي ND1 ND2 DZ SZ     مسافة رمح ال جي لحظة الجمود
DA TKN ن كوماكس D1 د 2 NL1 / NL2 S1 س ي م
مم نانومتر دورة في الدقيقة الأعلى. الأعلى.                 كجم م 2 كلغ
78-6 170 13400 28 28 39 39 45 2.5 30 8 55 115 0.001 1.2
105-6 270 10000 45 45 63 63 72 2.5 45 8 80 170 0.003 2.5
125-6 490 8400 55 55 76 76 84 2.5 55 11 96 206 0.009 4.5
140-6 700 7500 65 65 91 91 99 2.5 65 11 116 246 0.015 6.4
165-6 1250 6350 75 75 105 105 114 2.5 75 14 136 286 0.032 9.7
175-6 2000 6000 80 80 110 110 120 3.0 80 15 142 302 0.048 12.5
195-6 3000 5350 90 90 120 120 131 3.0 80 15 142 302 0.073 14.9
210-6 4400 5000 95 95 126 126 139 4.0 90 15 160 340 0.109 19.5
240-6 5700 4350 110 110 145 145 162 5.0 100 18 176 376 0.210 28.4
255-6 7600 4100 115 115 154 154 170 5.0 110 23 194 414 0.315 37.5
280-6 10000 3750 135 135 184 184 186 6.0 130 25 232 492 0.542 54.5
305-6 12000 3400 145 145 198 198 200 6.5 140 27 250 530 0.762 66.4
335-6 18000 3100 160 160 214 214 218 7.5 150 30 266 566 1.18 84.2
372-6 24000 2800 165 165 225 225 228 9.5 160 32 280 600 1.93 116
407-6 34000 2550 185 185 250 250 245 11.0 175 35 306 656 3.06 152
442-6 43000 2350 200 200 270 270 273 11.0 190 38 332 712 4.58 192
487-6 55000 2150 225 225 305 305 298 13.0 215 41 376 806 7.73 268
522-6 69000 2000 240 240 325 325 324 13.0 230 44 400 860 10.7 323
572-6 92000 1800 265 265 360 360 356 15.0 255 47 446 956 17.1 431
602-6 106000 1700 280 280 380 380 368 16.0 270 50 470 1010 22.6

514







اقتران غشاء مرن مغلف بغشاء مع عمود وسيط 0
