1850mm مشابك مسار السكك الحديدية مقياس قضيب معزول وغير معزول ODM

1850mm مشابك مسار السكك الحديدية مقياس قضيب معزول وغير معزول ODM

بفضل التكنولوجيا المتقدمة وقدرة المعالجة القوية والخدمة الممتازة ، تم التعرف على منتجاتنا جيدًا من قبل عملائنا من الأسواق المحلية والخارجية.
تستخدم منتجاتنا بشكل أساسي بواسطة السكك الحديدية وشركات التعدين والصناعات الثقيلة والرافعات العلوية وصناعة السكك الحديدية والأنفاق وسلطات النقل ومشغلي مرافق الموانئ.
لدينا المخزون والموارد والخبرة لتلبية احتياجاتك.تشمل المنتجات الرئيسية في مجموعتنا بأكملها على النحو التالي

1850mm مشابك مسار السكك الحديدية مقياس قضيب معزول وغير معزول ODM

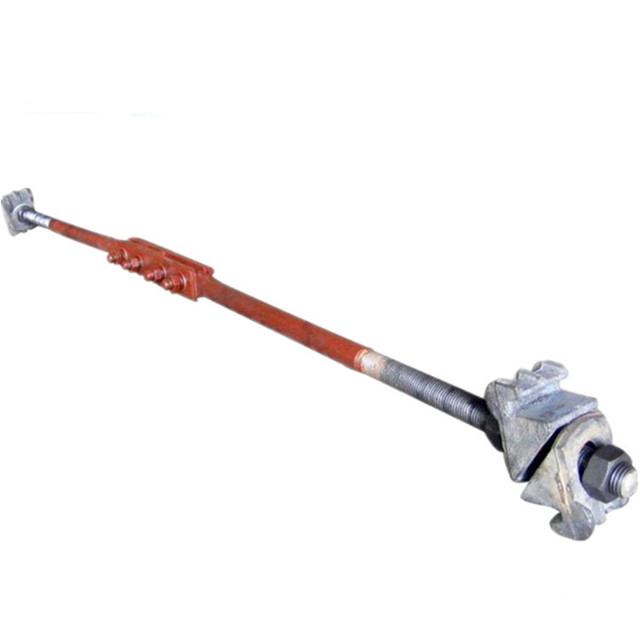

يقوم قضيب ربط المقياس بتوصيل قضيبين في الجزء السفلي من السكة بقضيب لتحسين الثبات الجانبي للسكك الحديدية وتحسين قدرة السكة على الحفاظ على المقياس.تحتوي بعض الخطوط على دوائر مسار مفصولة بأجزاء عازلة في قضبان القياس.
أهمية
يعد قضيب ربط المقياس جزءًا مهمًا من خط السكة الحديد.إذا كان قضيب ربط المقياس مفقودًا بشكل خطير ، فسوف ينحرف مقياس الخط ، وسوف ينحرف القطار عن مساره عندما ينتقل إلى هذا القسم.
نموذج قضيب قياس سكك حديدية مزدوج وكتف مفرد عازل 1840 مم
18 × 870 قضيب قياس
20 × 870 قضيب قياس
22 × 880 قضيب قياس
22 × 1050 قضيب قياس
24 × 1050 قضيب قياس
24 × 1250 قضيب قياس
28 × 1810 قضيب قياس
28 × 1850 قضيب قياس
32 × 1810 قضيب قياس
قضيب ربط قياس 32 × 1850
قضيب ربط قياس 36 × 1850
المقياس التقني
الوزن: 16 كجم
القطر: 32 مم
الطول: 1750 ملم
أجزاء قابلة للتعديل: بطاقة رئيس السكك الحديدية
نموذج السكك الحديدية المطبق: 38 أو 43
مطابقة الأجزاء: 4 مشابك للسكك الحديدية ، 4 أغطية لولبية ، 4 وسائد دائرية ، 4 حلقات زنبركية
عندما يعمل القطار في منحنى نصف قطر صغير (R = 250 م) ، تتعرض القضبان لقوى مختلفة ، ويجب تقوية بعض الدعامات المرنة في اتجاه هذه القوى لمنع القضبان من التحرك على العوارض ، والانقلاب وقياس التمدد .إلخ ، عادةً ما تستخدم هذه الدعامات المرنة قضبان قياس وأقواس سكة حديدية.
الوضع الفني
في قسم منحنى نصف القطر الصغير ، من أجل تقوية الصلابة الجانبية للمسار ، تم تعيين ست حالات فنية لمكونات التقوية.موصوفة على النحو التالي
الحالة 1: حالة التقوية القياسية ، أي 18 قضيب ربط قياس 18 و 18 زوجًا من أقواس السكك الحديدية موضوعة بين القضبان التي يبلغ طولها 25 مترًا.
الحالة 2: فشل قضيب ربط مقياس واحد بشكل مستمر ، أي 9 قضبان ربط قياس و 18 زوجًا من أقواس السكك الحديدية موضوعة بين القضبان التي يبلغ طولها 25 مترًا.
الحالة 3: 2 تفشل قضبان ربط المقاييس بشكل مستمر ، أي 6 قضبان ربط قياس و 18 زوجًا من أقواس السكك الحديدية موضوعة بين القضبان التي يبلغ طولها 25 مترًا.
الحالة 4: 3 تفشل أعمدة القياس بشكل مستمر ، أي 5 قضبان قياس و 18 زوجًا من أقواس السكك الحديدية موضوعة بين القضبان التي يبلغ طولها 25 مترًا.
الحالة 5: فشل زوج واحد من دعامات السكك الحديدية بشكل مستمر ، أي أن قضبان ربط قياس 18 و 9 أزواج من أقواس السكك الحديدية موضوعة بين القضبان التي يبلغ طولها 25 مترًا.
الحالة 6: فشل زوج واحد من أقواس السكك الحديدية بشكل مستمر ، وفشل قضيب ربط مقياس واحد بشكل مستمر ، أي 9 قضبان ربط قياس و 9 أزواج من أقواس السكك الحديدية موضوعة بين القضبان التي يبلغ طولها 25 مترًا.
