تفاصيل المنتج:
|
| منتج: | سكك حديدية لربط السكك الحديدية الفولاذية | اساسي: | Uic ، Arema ، ASTM ، BS ، Tb |
|---|---|---|---|
| المواصفات (كلغ / م):: | 8 كجم ، 9 كجم ، 12 كجم ، 15 كجم ، 18 كجم ، 22 كجم ، 24 كجم ، 30 كجم | فتحة: | 4 ، 6 ثقوب |
| إستعمال: | لربط السكك الحديدية الخفيفة | بند: | مسار سكة حديد الكربون الصلب |
| اسم: | المعيار الدولي 4/6 ثقوب صفيحة صيد السمك / قضيب مشترك للسكك الحديدية للسكك الحديدية الخفيفة | التعبئة والتغليف: | على المنصات أو التعبئة الصالحة للإبحار. |
| تسليط الضوء: | ألواح سمك للسكك الحديدية 8 كجم,لوحات أسماك للسكك الحديدية 9 كجم,سكة حديد 12 كجم |
||
مواصفات ألواح الأسماك القياسية الدولية للسكك الحديدية 8 كجم و 9 كجم و 12 كجم
مقدمة

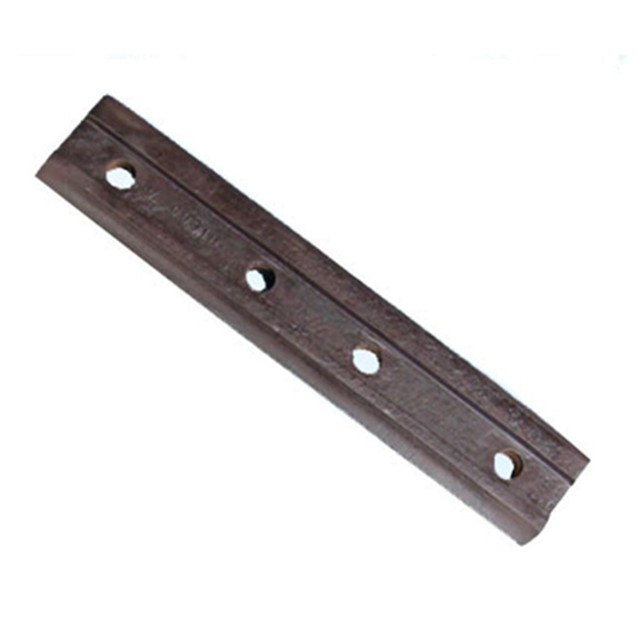

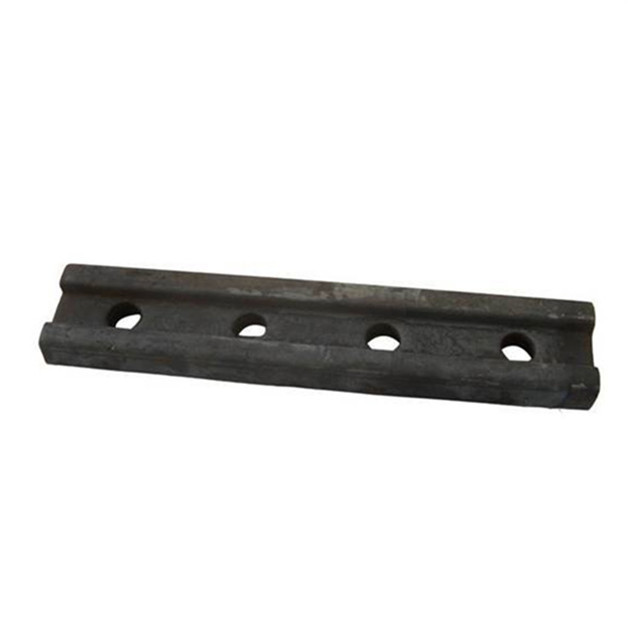

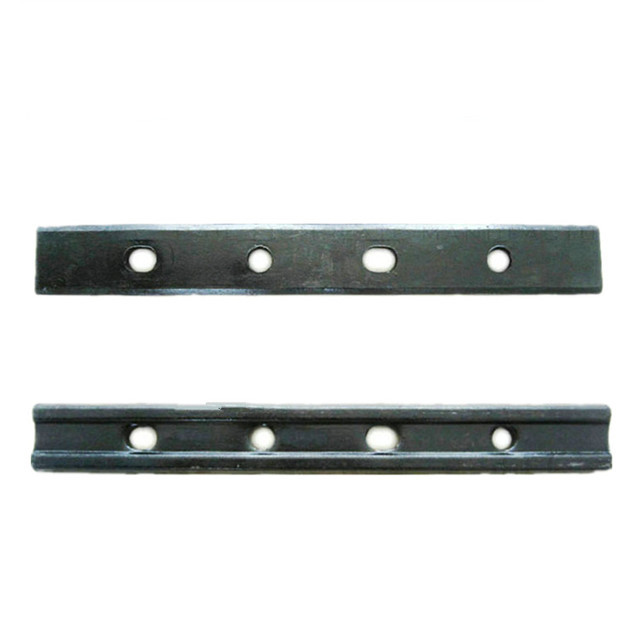

تُعرف جبيرة ذيل السمكة (جبيرة مفصل الجنزير) باسم الجبيرة ، وتسمى أيضًا لوحة ذيل السمكة ، والتي تلعب دورًا متصلاً في مفصل الجنزير.مقسمة إلى سكة خفيفة وسكة حديدية ثقيلة وسكة رفع.صفيحة السمك عبارة عن أداة تثبيت متصلة تُستخدم للاتصال بين المسار والمسار.
جودة مظهر طبق السمك:
(1) يجب أن تكون السكة بعد الدحرجة مستقيمة ولا تحتوي على قدر كبير من الانحناء والتواء.بالنسبة للثني والالتواء المحلي للقضبان الخفيفة والثقيلة ومقدار تصحيحها ، يجب ألا يتجاوز ميل أوجه نهاية السكة المعيار.
(2) يجب أن يكون سطح السكة نظيفًا وسلسًا ، ويجب ألا يكون هناك عيوب مثل الشقوق أو التقشر أو الخدوش ؛يجب ألا تحتوي الوجوه النهائية على علامات انكماش وطبقات بينية.يجب ألا يتجاوز مدى العيوب والكميات الهندسية المسموح بها للسطح الكلي للقضبان الخفيفة والثقيلة المعيار.
مادة الصفيح: فولاذ مطروق
المواصفات: يمكن أن تنطبق لوحة الأسماك هذه على السكك الحديدية الخفيفة والسكك الحديدية الثقيلة ورافعة السكك الحديدية.أيضا يمكن أن تنتج accoring للعملاء الرسم.
طبق السمك البريطاني القياسي |
||
يكتب |
اساسي |
مواد |
BS75R |
BS47-1 | أوروبا من الدرجة 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
طبق السمك القياسي GB / TB |
||
يكتب |
اساسي |
مواد |
43 كجم |
TB / T 2345-2008 | ب 7 |
50 كجم |
||
60 كجم |
||
75 كجم |
||
طبق السمك البريطاني القياسي |
||
يكتب |
اساسي |
مواد |
BS75R |
BS47-1 | أوروبا من الدرجة 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
طبق السمك القياسي JIS |
||
يكتب |
اساسي |
مواد |
37 أ |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
طبق السمك القياسي AREMA 2007 |
||
يكتب |
اساسي |
مواد |
ممر المشاة |
AREMA 2007 | AREMA GRADE / STEEL GRADE55 # |
100 رطل |
||
115 ر |
||
132 ر |
||
136 ر |
||
كرين السكك الحديدية لوحة الأسماك القياسية |
||
يكتب |
اساسي |
مواد |
104 رطل CR |
TB / T 2345-2008 | ب 7 |
105 رطل CR |
||
135 رطل CR |
||
171 رطل CR |
||
1751b.CR |
||

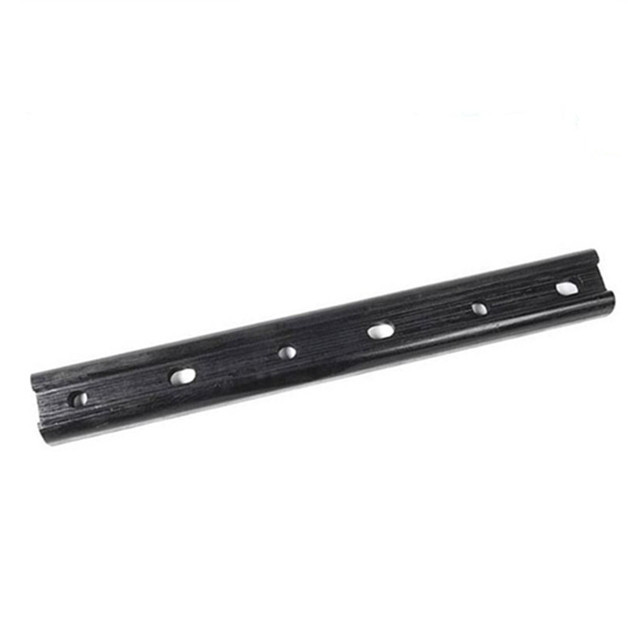

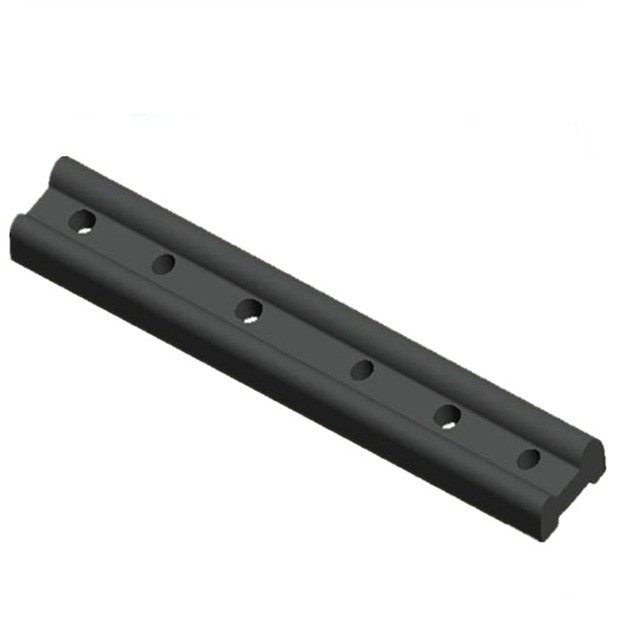

الطول القياسي: 914.4mm ثقب الحفر أو اللكم ، أربعة ثقوب أو ستة ثقوب. |
||
تحدد حالة التفاعل بين لوح صيد السمك والسكك الحديدية ، والحمل الفعلي للصفيحة ومادة الصفيحة ، الموقع والوقت والطريقة ومعدل الضرر الذي يلحق بالصفيحة ، وتؤثر حالة التفاعل بشكل أساسي على أصل الكراك.يحدد الموقع والوقت وظروف التحميل وظروف المواد بشكل أكبر طريقة ومعدل انتشار الشقوق.عندما يبدأ الشق من فم الصفيحة ، يكون إجهاد الشد صغيرًا ، وبالتالي فإن التشقق والتمدد يتأثران أكثر بالمادة ؛يتأثر بدء الكراك وانتشاره أكثر بالحمل.
يختلف كل تطبيق للسكك الحديدية ويجب تصميمه لزيادة الكفاءة والعمر الافتراضي إلى أقصى حد ، وبالتالي فإن اختيار السكة الحديدية الصحيحة أمر بالغ الأهمية لتحقيق هذه الغاية.
| يكتب | ج | ب | أ | د | الوزن (كجم / م) | اساسي |
| ص 18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| ص 24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| ص 22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | غيغابايت11264-89 |
| ص 30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| ص 38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| ص 43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| ص 50 | 70 | 132 | 152 | 15.5 | 51.51 | غب 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| نموذج | س (مم) |
S1 (مم) |
ق 2 (مم) |
S3 (مم) |
4 س (مم) |
S5 (مم) |
حجم السكك الحديدية |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18 / P22 / P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | ص 30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | ص 38 / ص 43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70 / QU80 |
تقدم Kingrail منتجات السكك الحديدية المختلفة:
قطع غيار عربة السكك الحديدية: العجلات ، والمحاور ، والمحامل ، والأعمدة ، وقطع غيار العربات ، ومنتجات التشكيل والصب
مواد مسار السكك الحديدية: fisplates ، وسكة حديدية وملحقاتها ، وألواح ربط ، ومشابك ، ومسامير ، وصواميل ، إلخ
الطلبات الصغيرة والكبيرة موضع ترحيب!
يمكن أن نقدم منتجات أجزاء السكك الحديدية:
1 ، سلسلة سبايك للسكك الحديدية: مسمار برغي للسكك الحديدية ، سبايك للسكك الحديدية ، سبايك مرن للسكك الحديدية ، إلخ.
2 ، سلسلة بولت المسار: بولت المسار ، الجزء بولت ، مترو بولت ، نفق بولت ، سداسي البراغي ، الترباس المربع ، بولت الإغلاق ، بولت ذيل السمكة ، تي بولت إلخ
3 ، سلسلة مقطع السكك الحديدية: مشبك السكك الحديدية Nabla ، مشبك السكك الحديدية المرنة ، مشبك الشد للسكك الحديدية SKL ، مشبك السكة الحديدية ، مشبك قفل القياس إلخ
4 ، سلسلة القضبان الفولاذية: قضبان السكك الحديدية ، قضبان الرافعة ، قضبان التعدين ، القضبان فوق الرأس ، إلخ
5 ، سلسلة عجلات السكك الحديدية الفولاذية: عجلات القطار ، عجلات الرافعة ، عجلات عربة السكك الحديدية ، إلخ
6 ، مواد وإكسسوارات أخرى: عازل مقياس للسكك الحديدية ، وسادة مطاطية للسكك الحديدية ، لوحة سمك للسكك الحديدية ، صامولة ، دعامة بلاستيكية للسكك الحديدية ، لوحة ربط للسكك الحديدية ، غسالة زنبركية ، غسالة مسطحة ، إدراج الحديد الزهر ، مكافحة الزاحف ، قضيب قياس السكك الحديدية إلخ.
نحن أيضًا نصنع مثبتات السكك الحديدية لسكك الرافعة وسكة توجيه المصعد ، جنبًا إلى جنب مع المنتجات الأخرى ذات الصلة.نحن نصنع وفقًا لمعايير GB / TB (المعايير الوطنية الصينية ومعايير السكك الحديدية) و AREA و UIC و BS و DIN و ASTM و AS.
منتجاتنا مصنوعة بشكل رئيسي من خلال الطرق الساخنة.
تصنع خيوط المسامير اللولبية للسكك الحديدية عن طريق الدرفلة على الساخن باستخدام آلات لولبة خاصة.
نحن ننتج خيوط متري ، BS ، BSW ، خيوط TR ، أو خيوط مستديرة.
تأتي البراغي عالية القوة بمواصفات مختلفة من الفئة 4.8 ، 4.6 ، 5.6 ، 5.8 ، 6.8 ، 8.8 ، 10.9 ، و 12.9.تتوفر أيضًا مجموعة متنوعة من أدوات التثبيت غير القياسية.يمكننا تخصيص منتجاتنا باستخدام رسومات أو عينات العملاء أيضًا.
