تفاصيل المنتج:
|
| قدرة الحمولة المقدرة: | 2-15 طن | قاعدة العجلات: | 1200-7000 مم |
|---|---|---|---|
| قطر العجلة: | 200-600 ملم | عدد العجلات (قطعة): | 4 |
| تطهير الأرض: | 50-75 | سرعة الجري (م / دقيقة): | 0-25 |
| تسليط الضوء: | 4Wheels Railroad Track Cars,سيارات مسار سكة حديد 7000 مم,سيارة كهربائية مسطحة 15 طن |
||

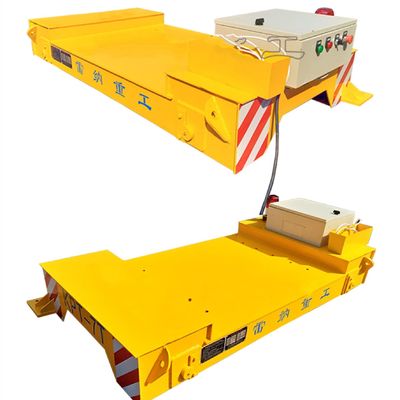

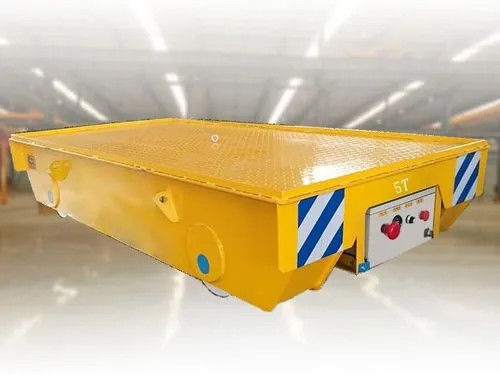

تتبنى هذه السلسلة من السيارات الكهربائية المسطحة هيكل شعاع من النوع الصندوقي ، والذي يتميز بمزايا قدرة التحمل القوية ، وعدم التشوه ، والانطلاق المستقر ، وعزم الدوران الكبير ، والتأثير الصغير على المخفض ، والجهد المنخفض ، وعمر الخدمة الطويل ، ومسافة التشغيل الآمنة.بالمقارنة مع السيارة الكهربائية المسطحة KPX التي تعمل بالبطارية ، فإنها تتجنب أوجه القصور في صيانة البطارية ومشاكل الشحن ، ولكن لديها متطلبات أعلى لوضع المسار (يجب عزل المسار).المناسبة.لمسافات أطول ، هناك حاجة إلى محولات متعددة لتزويد الطاقة.
وصف المنتج من سلسلة إمداد طاقة السكك الحديدية ذات الجهد المنخفض KPDS السيارة المسطحة الكهربائية:
سلسلة إمداد الطاقة للسكك الحديدية ذات الجهد المنخفض KPDS ، يتم تشغيل العربات الكهربائية المسطحة بواسطة خطوط اتصال منزلقة بالسكك الحديدية.ينزل محول التنحي الأرضي من مصدر الطاقة AC 380V إلى AC 36V على ثلاث مراحل ، والتي يتم توصيلها على التوالي بثلاثة قضبان (إضافة سكة موصل) ، ويتم إدخالها من خلال القضبان.في الصندوق الكهربائي للمركبة ، يتم تعزيز التيار المتردد 36 فولت ثلاثي الأطوار إلى تيار متردد 380 فولت من خلال محول الصعود ، ومن ثم يتم التحكم في المحرك المعدني المتردد عن طريق نظام التحكم في التيار المتردد للتحكم في البداية ، والتوقف ، والأمام ، والخلف ، والسرعة تنظيم السيارة المسطحة.يمكن استخدام هذه السلسلة من السيارات المسطحة الكهربائية في المسار على شكل حرف S والمسار المنحني ومناسبات درجات الحرارة العالية ؛يمكن تركيب أنظمة الرفع الهيدروليكية أو الميكانيكية والأجهزة الأخرى على منصة السيارة المسطحة ؛يمكن تحقيق جهاز التحكم عن بعد التلقائي.
تتبنى هذه السلسلة من السيارات الكهربائية المسطحة هيكل العارضة الصندوقية ، والتي تتميز بقدرة التحمل القوية ، وعدم التشوه ، والمرونة ، ومسافة التشغيل الآمنة.ومع ذلك ، فإن متطلبات تمديد الجنزير عالية (يجب عزل المسار) ، وهو مناسب للمناسبات ذات سعة التحميل الكبيرة ، وتكرار الاستخدام العالي ، والنقل لمسافات متوسطة وطويلة.لمسافات أطول ، هناك حاجة إلى محولات متعددة لتزويد الطاقة.
| مزود طاقة السيارة الكهربائية المسطحة بالسكك الحديدية ذات الجهد المنخفض عن طريق خط عربة الجنزير | |||||||||||
| طراز السيارة المسطحة | KPDZ-2t | KPDZ-5 ت | KPDZ-10 ت | KPDZ-16 ت | KPDZ-20t | KPDZ-25t | KPDZ-30t | KPDZ-40t | KPDZ-50t | KPDZ-63t | |
| قدرة الحمولة المقدرة (t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | |
| حجم الجدول (مم) |
طويل (L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 |
| العرض (W) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | |
| عالية (H) | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | |
| قاعدة العجلات (مم) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | |
| المسافة الداخلية للسكك الحديدية (مم) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | |
| قطر العجلة (مم) | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | |
| عدد العجلات (قطعة) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| ارتفاع الأرض (مم) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | |
| سرعة الجري (م / دقيقة) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | |
| قوة المحرك (Kw) | 1 | 1.2 | 1.6 | 2 | 2.2 | 3 | 3.5 | 4 | 5 | 6.3 | |
| قوة المحول (KVA) | 3 | 5 | 5 | 6.8 | 6.8 | 6.8 | 10 | 10 | 10 | 20 | |
| عدد المحولات (قطعة) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| طول المدى (م) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 60 | 50 | 50 | |
| *** ضغط كبير للعجلة (KN) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | |
| الوزن المرجعي (ر) | 2.8 | 3.6 | 4.2 | 5.5 | 5.9 | 6.5 | 6.8 | 7.6 | 8 | 10.8 | |
| نموذج السكك الحديدية القش | ص 15 | ص 18 | ص 18 | ص 24 | ص 24 | ص 38 | ص 38 | ص 43 | ص 43 | ص 50 | |
| الوصف: 1. يمكن تصميم وتصنيع سعة التحميل ، حجم الطاولة ، المسافة الداخلية للسكك الحديدية وفقًا لاحتياجات العملاء.2. جهاز تحكم عن بعد لاسلكي اختياري (مستورد أو محلي) ؛3. اختياريا جهاز إيقاف الحركة والحد ؛4. وظيفة إيقاف التشغيل التلقائي للسكك الحديدية الاختيارية.5. محرك نحى DC اختياري ، محرك DC بدون فرشات.6. الأجهزة الكهربائية المحلية والمستوردة الاختيارية.7. متطلبات مقاومة درجات الحرارة العالية الاختيارية. |
|||||||||||
| KPDS ثلاث مراحل امدادات الطاقة السكك الحديدية سلسلة السكك الحديدية جدول المعلمات التقنية سيارة مسطحة | ||||||||||||||
| طراز السيارة المسطحة | KPDS-2t | KPDS-5t | KPDS-10 طن | KPDS-16 ت | KPDS-20 طن | KPDS-25 طن | KPDS-30t | KPDS-40t | KPDS-50t | KPDS-63t | KPDS-80t | KPDS-100 طن | KPDS-150 طن | |
| قدرة الحمولة المقدرة (t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| حجم الجدول (مم) |
طويل (L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| العرض (ث) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | 2600 | 2800 | 3000 | |
| عالية (H) | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | 800 | 850 | 1200 | |
| قاعدة العجلات (مم) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| المسافة الداخلية للسكك الحديدية (مم) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| قطر العجلة (مم) | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | Φ600 | Φ600 重 | Φ600 重 | |
| عدد العجلات (قطعة) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| ارتفاع الأرض (مم) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| سرعة الجري (م / دقيقة) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
| قوة المحرك (kw) | 0.8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| قوة المحول (KVA) | 3 | 5 | 5 | 6.8 | 6.8 | 6.8 | 10 | 10 | 10 | 20 | 20 | 30 | 30 | |
| عدد المحولات (قطعة) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| طول المدى (م) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 60 | 50 | 50 | 50 | 50 | 50 | |
| *** ضغط كبير للعجلة (KN) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
| الوزن المرجعي (ر) | 2.8 | 3.6 | 4.2 | 5.5 | 5.9 | 6.5 | 6.8 | 7.6 | 8 | 10.8 | 12.8 | 14.6 | 26.8 | |
| نموذج السكك الحديدية الموصى به | ص 15 | ص 18 | ص 18 | ص 24 | ص 24 | ص 38 | ص 38 | ص 43 | ص 43 | ص 50 | ص 50 | QU100 | QU100 | |
| الوصف: 1. يمكن تصميم وتصنيع سعة التحميل ، حجم الطاولة ، المسافة الداخلية للسكك الحديدية وفقًا لاحتياجات العملاء.2. جهاز تحكم عن بعد لاسلكي اختياري (مستورد أو محلي) ؛3. جهاز التوقف والحد التلقائي الاختياري عند مواجهة الأشخاص ؛4. يمكن اختيار وظيفة إيقاف التشغيل التلقائي للمسار ؛5. يمكن اختيار وظيفة تنظيم السرعة غير المتدرجة للعاكس.6. يمكن اختيار الأجهزة الكهربائية المنزلية والأجهزة الكهربائية المستوردة. | ||||||||||||||
