قطع غيار سكة حديد المواد الفولاذية ، اقتران صلب ومرنة 100-1052 مم

مقدمة منوصلات صلبة ومرنة مخصصة لتشكيل وصب التروس الإنتاجية

يشير الاقتران إلى جهاز يربط بين عمودين أو أعمدة وأجزاء دوارة ، ويدور معًا في عملية نقل الحركة والطاقة ، ولا ينفصل في الظروف العادية.في بعض الأحيان يتم استخدامه أيضًا كجهاز أمان لمنع تعرض الأجزاء المتصلة للحمل الزائد ، ويلعب دور الحماية من الحمل الزائد.
تسمى أدوات التوصيل أيضًا أدوات التوصيل.مكون ميكانيكي يستخدم لربط عمود القيادة والمحرك بإحكام بآليات مختلفة للدوران معًا ونقل الحركة وعزم الدوران.في بعض الأحيان يتم استخدامه أيضًا لتوصيل الأعمدة والأجزاء الأخرى (مثل التروس والبكرات وما إلى ذلك).غالبًا ما يتكون من نصفين ، متصلين على التوالي بواسطة مفاتيح أو تركيبات ضيقة ، ويتم تثبيتهما في نهايتي العمودين ، ثم يتم توصيل النصفين بطريقة ما.يمكن أن تعوض أداة التوصيل أيضًا عن الإزاحة (بما في ذلك الإزاحة المحورية ، أو الإزاحة الشعاعية ، أو الإزاحة الزاوية أو الإزاحة الشاملة) بين العمودين بسبب التصنيع والتركيب غير الدقيقين ، والتشوه أثناء التشغيل أو التمدد الحراري ، وما إلى ذلك ؛وتخفيف الصدمات وامتصاص الاهتزازات.

وصلات صلبة ومرنة مخصصة لتشكيل وصب التروس الإنتاجية
تم توحيد أو توحيد معظم أدوات التوصيل المستخدمة بشكل شائع.بشكل عام ، من الضروري فقط تحديد نوع أداة التوصيل بشكل صحيح وتحديد نوع وحجم أداة التوصيل.عند الضرورة ، يمكن فحص سعة الحمولة وحسابها لروابطها الضعيفة ؛عندما تكون سرعة الدوران عالية ، يجب فحص قوة الطرد المركزي للحافة الخارجية وتشوه العنصر المرن ، ويجب إجراء فحص التوازن.
يمكن تقسيم أدوات التوصيل إلى فئتين: أدوات التوصيل الصلبة والوصلات المرنة.

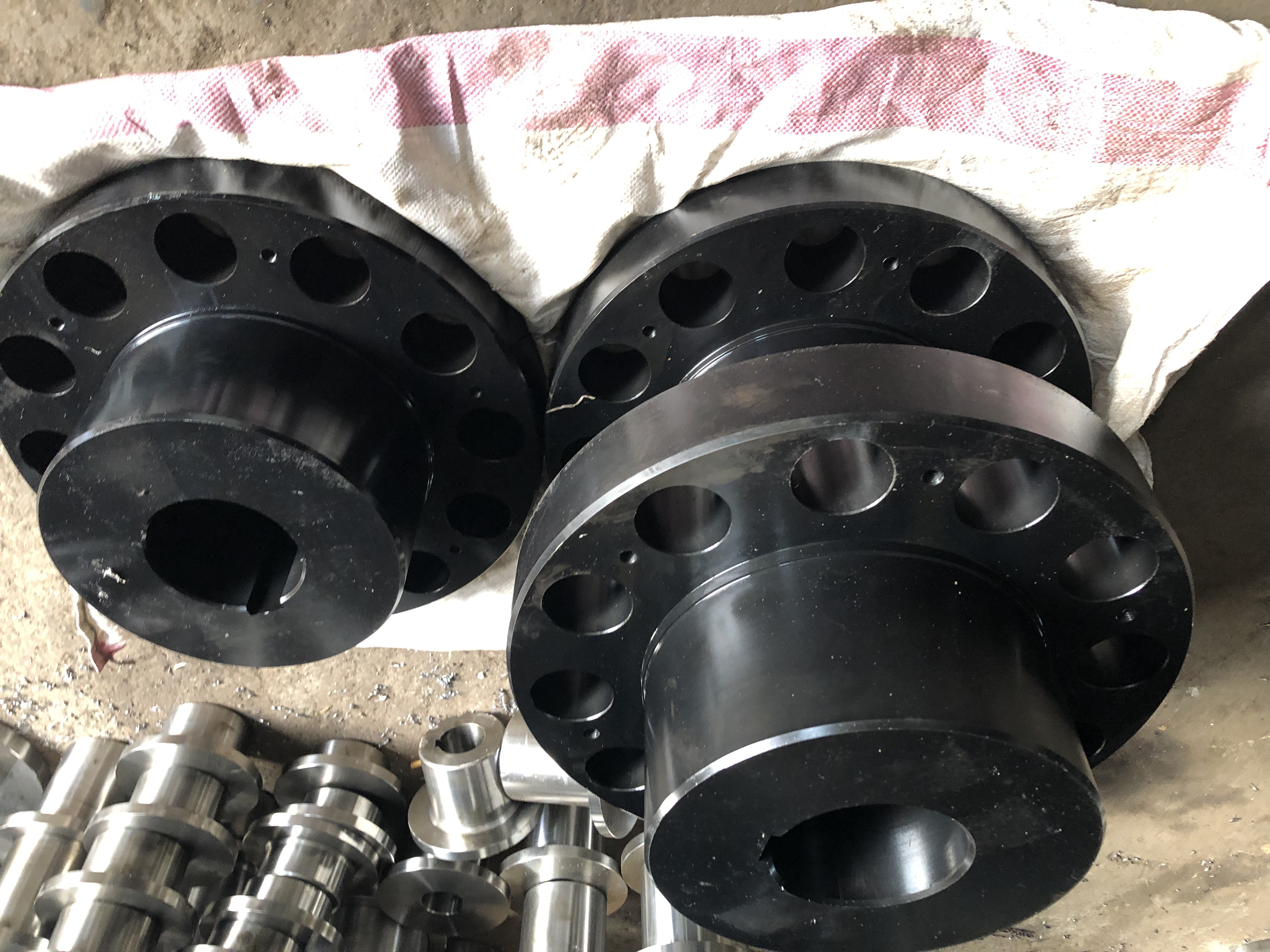

لا تتمتع أدوات التوصيل الصلبة بخصائص التخزين المؤقت والقدرة على تعويض الإزاحة النسبية للمحورين ، مما يتطلب محاذاة صارمة للمحورين.، سهولة الصيانة ، يمكن أن تضمن حيادية عالية للعمودين ، وعزم دوران كبير للإرسال ، وتطبيق واسع.تستخدم بشكل شائع وصلات شفة ووصلات جلبة ووصلات ربط السترة.

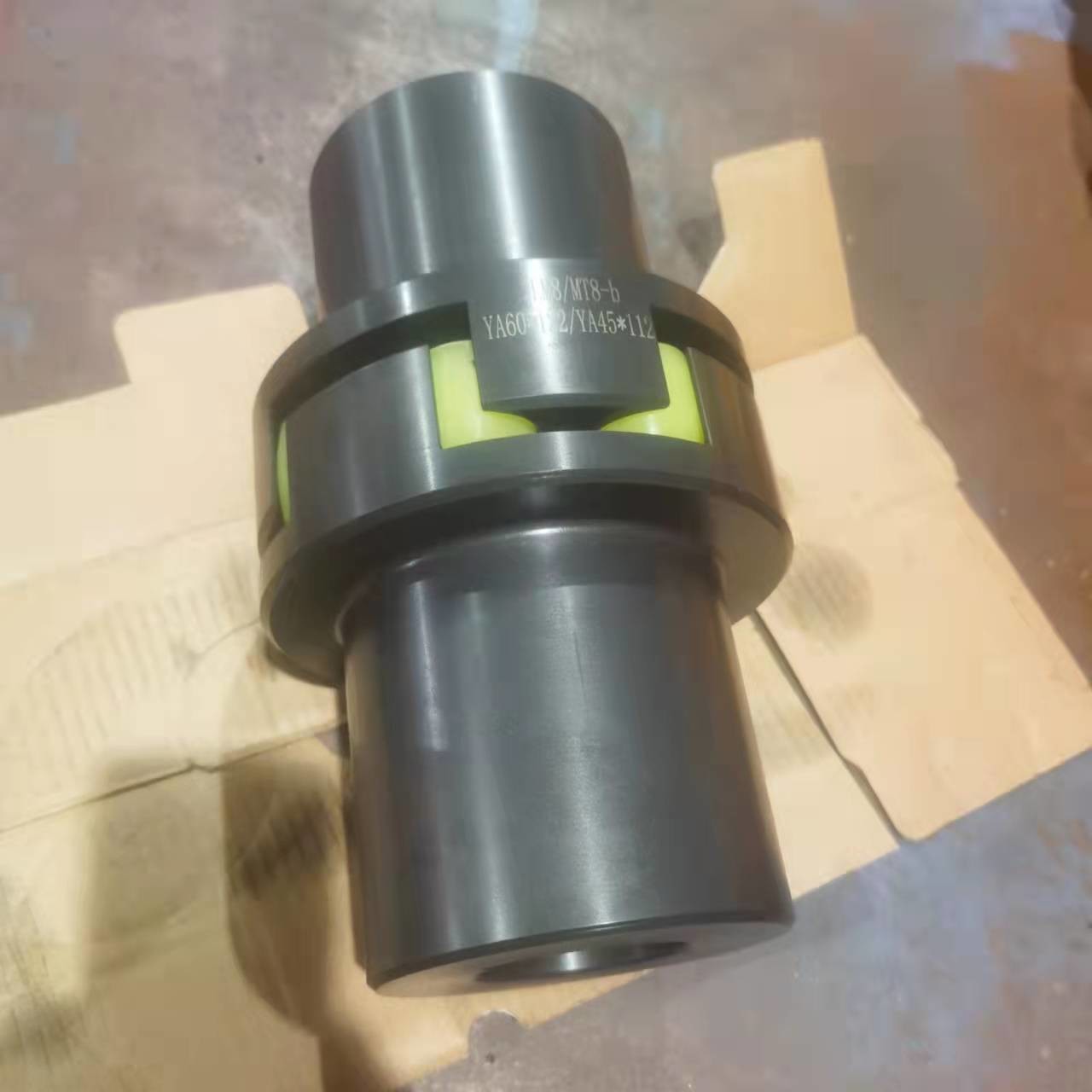

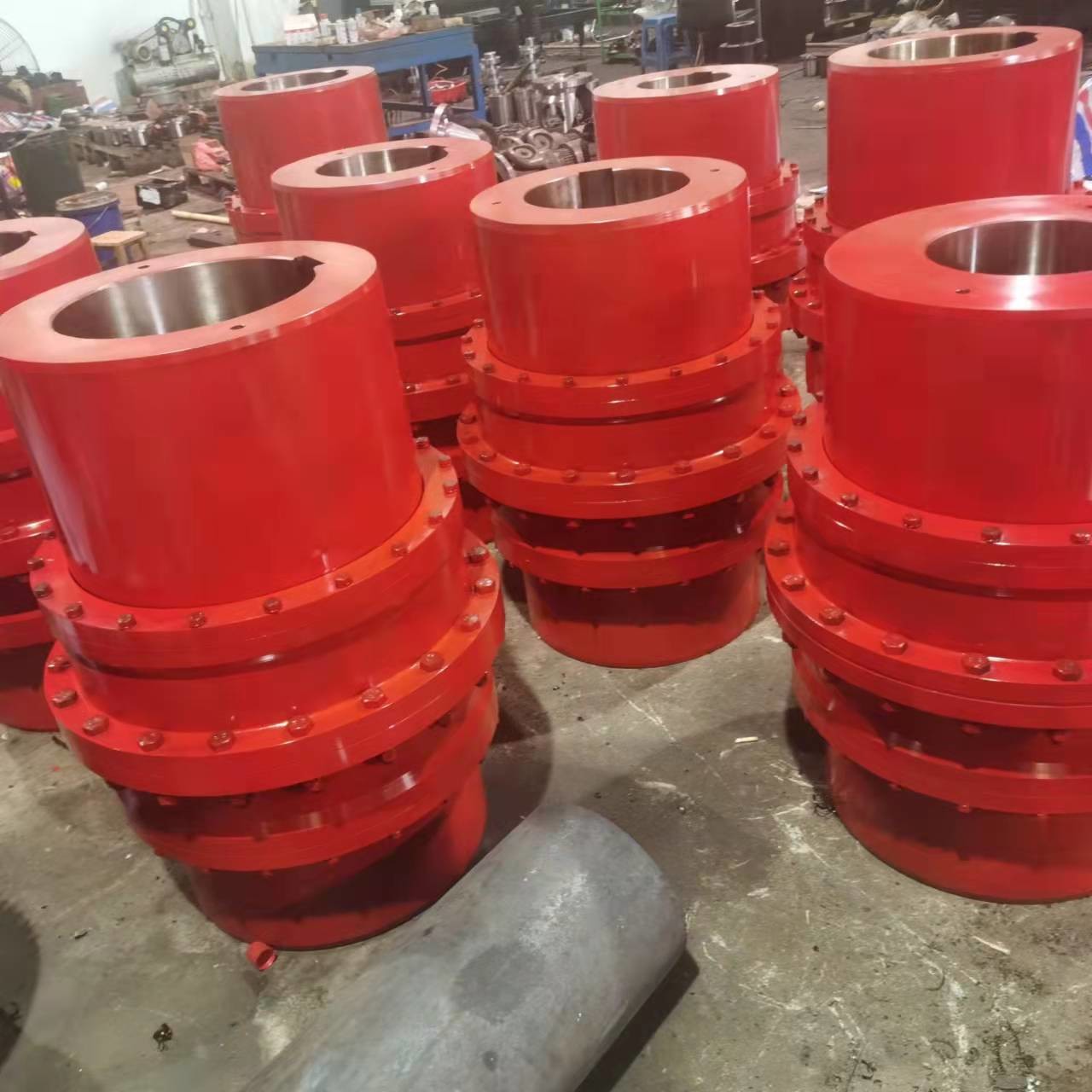

يمكن تقسيم أدوات التوصيل المرنة إلى أدوات توصيل مرنة بدون عناصر مرنة وأدوات توصيل مرنة مع عناصر مرنة.النوع الأول لديه فقط القدرة على تعويض الإزاحة النسبية للمحورين ، ولكن لا يمكنه تخزين وتقليل الاهتزاز.الأشياء الشائعة زلقة.القارنات الكتلية ، وصلات التروس ، الوصلات العامة ووصلات السلسلة ، إلخ ؛النوع الأخير يحتوي على عناصر مرنة ، بالإضافة إلى القدرة على تعويض الإزاحة النسبية للمحورين ، كما أن له أيضًا تأثيرات مخمدات اهتزازية.ومع ذلك ، نظرًا للحد من قوة العنصر المرن ، فإن عزم الدوران المرسل ليس جيدًا بشكل عام مثل أداة التوصيل المرنة بدون عنصر مرن.اقتران دبوس الأكمام المرن المشترك ، اقتران دبوس مرن ، اقتران على شكل البرقوق ، وصلات اقتران من نوع الإطارات ، وصلات زنبركية سربنتين ووصلات القصب ، إلخ.
وفقًا لظروف العمل المختلفة ، يجب أن تتمتع أداة التوصيل بالخصائص التالية:
(1) قابلية.يشير تنقل أداة التوصيل إلى القدرة على التعويض عن الإزاحة النسبية للمكوّنين الدوارين.عوامل مثل أخطاء التصنيع والتركيب بين المكونات المتصلة ، والتغيرات في درجات الحرارة أثناء التشغيل ، والتشوه تحت الحمل ، جميع متطلبات المكان على قابلية النقل.يعوض الأداء المتحرك أو يخفف الأحمال الإضافية بين الأعمدة والمحامل والوصلات والمكونات الأخرى بسبب الإزاحة النسبية بين المكونات الدوارة.
(2) التخزين المؤقت.للمناسبات التي يبدأ فيها الحمل المتكرر أو يتغير حمل العمل ، تحتاج أداة التوصيل إلى عناصر مرنة للتخميد والتخميد الاهتزازي لحماية المحرك الرئيسي وآلة العمل من التلف أو عدم تلفها.
(3) آمنة وموثوقة وذات قوة كافية وعمر خدمة.
(4) هيكل بسيط ، تجميع وتفكيك وصيانة مريحة.
اختيار نوع الاقتران عند اختيار نوع أداة التوصيل ، يجب مراعاة العناصر التالية.
حجم وطبيعة عزم النقل المطلوب ، ومتطلبات وظائف التخزين المؤقت وتقليل الاهتزاز ، وما إذا كان من الممكن حدوث صدى.
الإزاحة النسبية لمحور العمود الناتج عن أخطاء التصنيع والتجميع ، وحمل العمود وتشوه التمدد الحراري ، والحركة النسبية بين المكونات.
الأبعاد وطرق التثبيت المسموح بها ، ومساحة التشغيل اللازمة لسهولة التجميع والتعديل والصيانة.بالنسبة لأدوات التوصيل الكبيرة ، يجب أن يكون من الممكن التفكيك والتجميع بشرط ألا يحتاج العمود إلى التحرك محوريًا.
بالإضافة إلى ذلك ، يجب أيضًا مراعاة بيئة العمل وعمر الخدمة والظروف مثل التشحيم والختم والاقتصاد ، ثم الرجوع إلى خصائص أدوات التوصيل المختلفة لتحديد نوع اقتران مناسب

وصلات صلبة ومرنة مخصصة لتشكيل وصب التروس الإنتاجية

منتجات

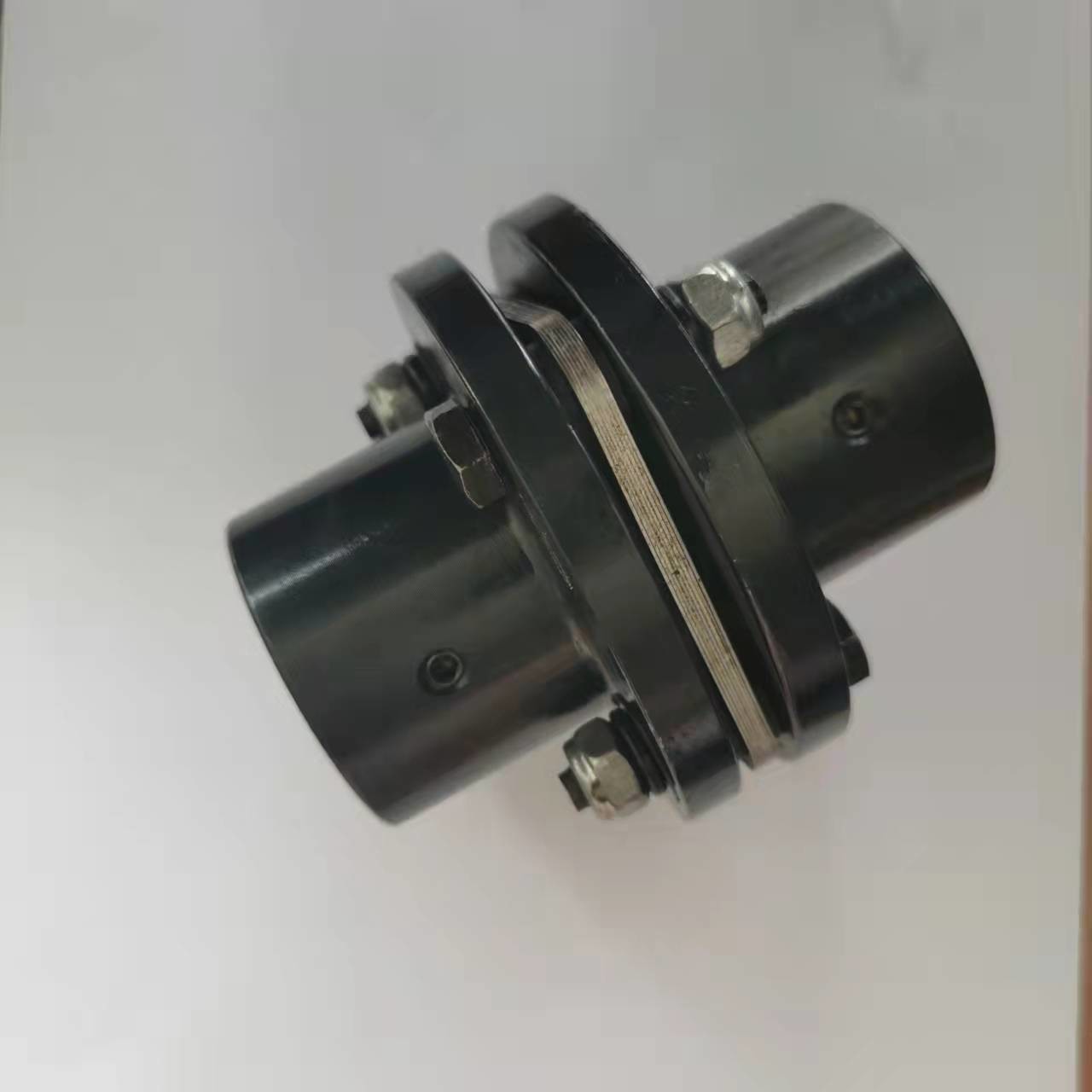

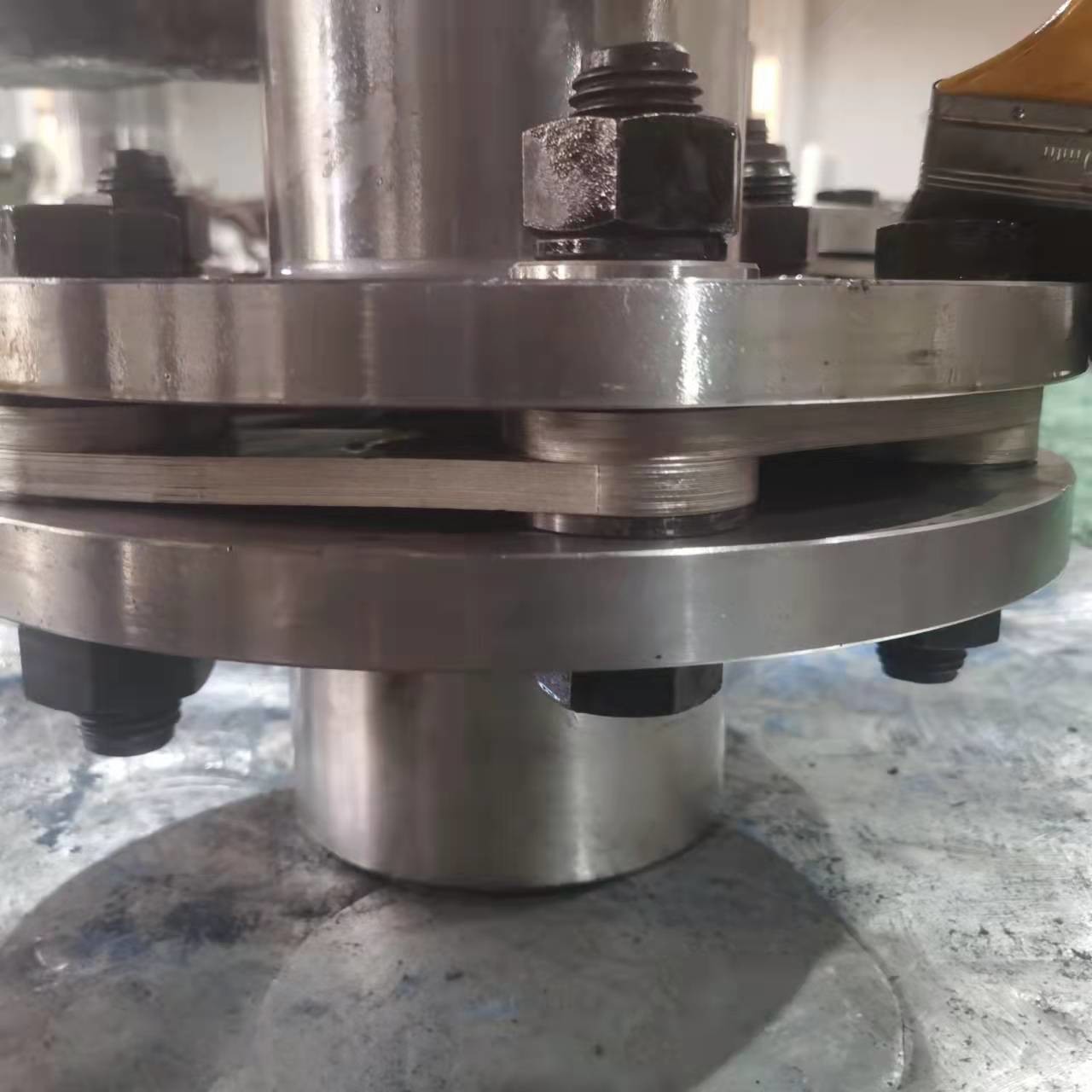

Kingrail متخصص في إنتاج وصلات زهر البرقوق ، وصلات التروس ، وصلات غشاء ، وصلات تروس أسطوانية GICL ، وصلات غشاء مرنة JM ، وصلات مرنة لزهرة البرقوق LM ، وصلات وصلات مرنة لزهرة البرقوق (نوع ML) ومنتجات أخرى
