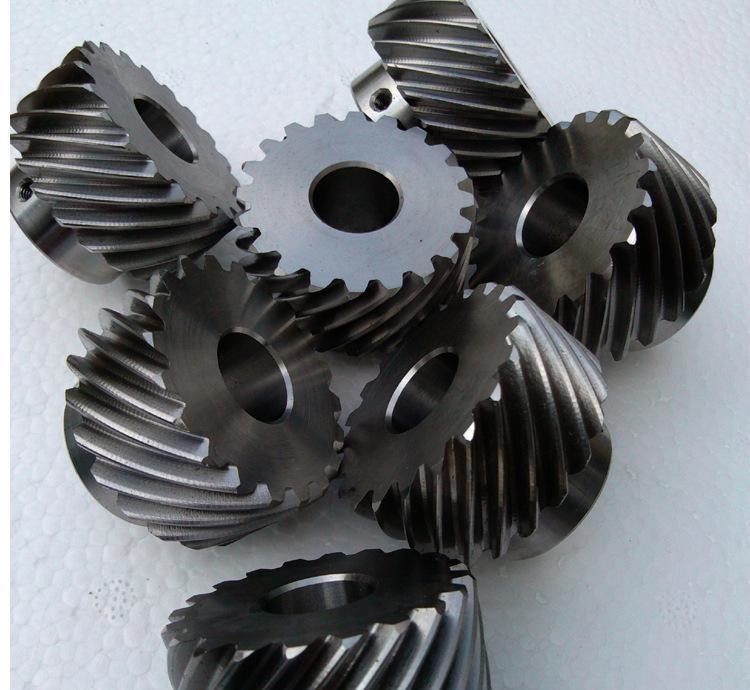

20-43HRC مزدوجة حلزونية ومتعرجة التروس 1650 ميجا باسكال قوة الشد

20-43HRC مزدوجة حلزونية ومتعرجة التروس 1650 ميجا باسكال قوة الشد

الترس هو عنصر ميكانيكي يتشابك باستمرار مع التروس الموجودة على الحافة لنقل الحركة والطاقة
الأسنان (الأسنان) - كل جزء مرفوع من الترس يستخدم للتشابك.بشكل عام ، يتم ترتيب هذه الأجزاء المرتفعة في نمط شعاعي.تتلامس الأسنان الموجودة على تروس التزاوج مع بعضها البعض ، مما يؤدي إلى عملية تشبيك مستمرة للتروس.
Cogging - المسافة بين أسنانين متجاورتين على الترس.

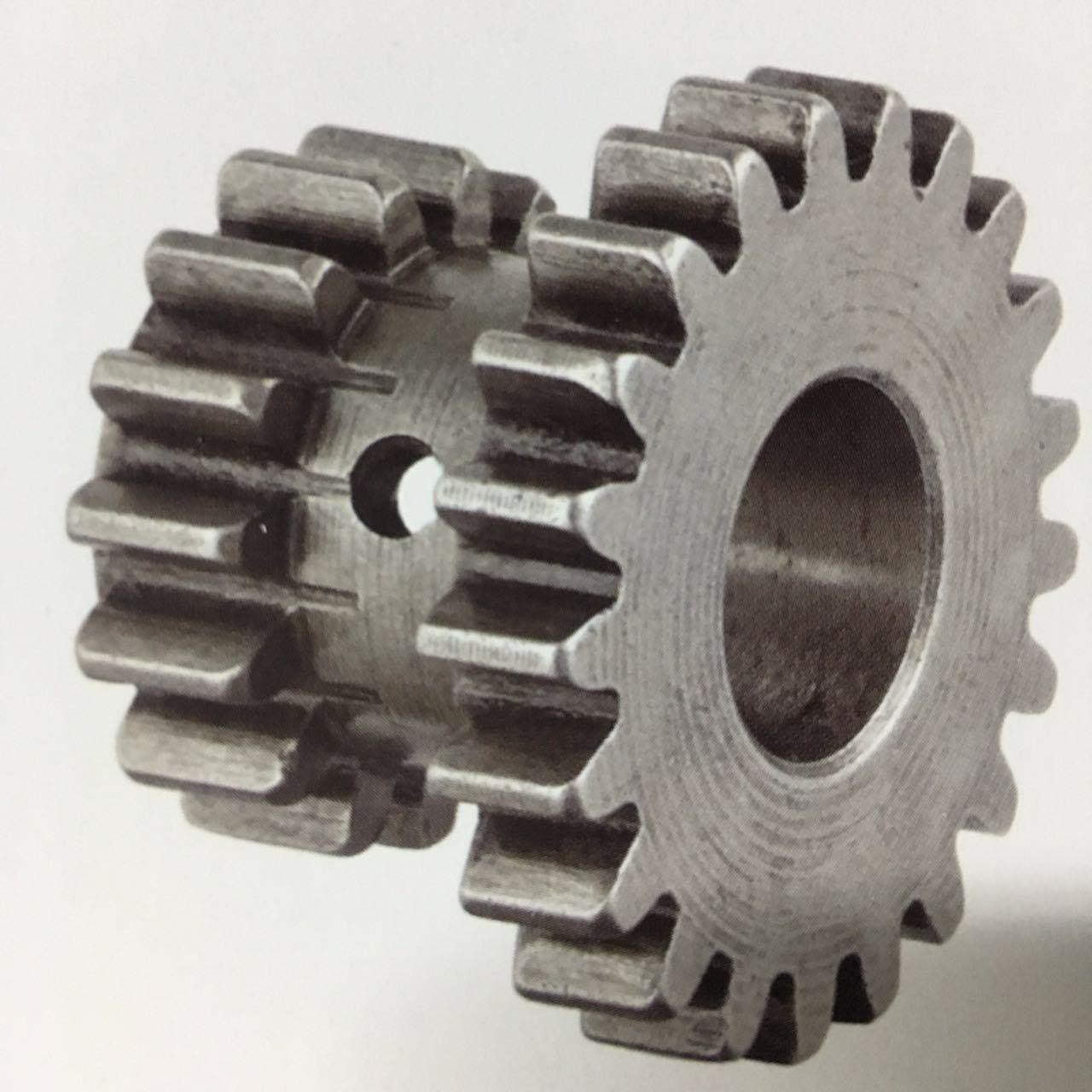

20-43HRC مزدوجة حلزونية ومتعرجة التروس 1650 ميجا باسكال قوة الشد
وجه النهاية - مستوى عمودي على محور الترس أو الدودة على ترس أسطواني أو دودة أسطوانية.
المستوى العادي - على الترس ، يشير المستوى العادي إلى المستوى العمودي على خط السن لأسنان التروس.
دائرة الإضافة - الدائرة التي توجد بها أطراف السن.
دائرة الجذر - الدائرة التي يوجد بها قاع الأخدود.
الدائرة القاعدية - الدائرة التي يتدحرج فيها خط التواجد الذي يشكل المطوي تمامًا.
دائرة الفهرس - دائرة مرجعية لحساب الأبعاد الهندسية للترس في الوجه النهائي.بالنسبة إلى التروس المحفزة ، يعتبر المعامل وزاوية الضغط على دائرة الفهرس قيمًا معيارية.
سطح الأسنان - السطح الجانبي لسن التروس بين السطح الأسطواني العلوي والسطح الأسطواني لجذر السن.
ملف السن - الخط الذي يتم فيه اعتراض جانب السن بواسطة سطح محدد (مستوى للتروس الأسطوانية).
خط الأسنان - تقاطع سطح السن مع السطح الأسطواني المفهرس.
نهاية سن الوجه pt - طول قوس الفهرس بين مقاطع السن على نفس الجانب من السنين المتجاورين.
المعامل م —— حاصل القسمة الذي يتم الحصول عليه بقسمة خطوة السن على باي بالميليمترات.
Diameter P - مقلوب المعامل ، بالبوصة.
سماكة السن - طول قوس الفهرس بين مقاطع السن على جانبي سن التروس على الوجه النهائي.
عرض الفتحة e—— طول قوس الفهرسة بين مقاطع السن على جانبي فتحة السن على الوجه النهائي.
ارتفاع الملحق hɑ —— المسافة الشعاعية بين دائرة الملحق ودائرة الفهرس.
ارتفاع الجذر hf —— المسافة الشعاعية بين دائرة الفهرس ودائرة الجذر.
إجمالي ارتفاع السن h —— المسافة الشعاعية بين دائرة الحافة ودائرة الجذر.
عرض السن ب —- حجم أسنان التروس على طول الاتجاه المحوري.

زاوية ضغط وجه النهاية ɑt── الزاوية الحادة المتكونة من الخط الشعاعي الذي يمر عبر تقاطع شكل سن نهاية الوجه ودائرة الفهرس وظل السن الجانبي الذي يمر عبر هذه النقطة.
الرف القياسي: فقط أبعاد الدائرة الأساسية وشكل السن وارتفاع السن الكامل وارتفاع تاج السن وسمك السن تتماشى مع مواصفات الترس القياسي ، ويتم قطع الرف وفقًا لمواصفات التروس القياسية.يطلق عليه الرف المرجعي.
دائرة الملعب القياسية: تُستخدم لتحديد الدائرة المرجعية لحجم كل جزء من الترس.هو عدد الأسنان × المعامل
خط الانحدار القياسي: خط انحدار محدد على الرف أو سمك السن يقاس على طول هذا الخط ، وهو نصف الملعب.
دائرة الملعب التدريجي: عندما يتشابك زوج من التروس المحفزة ، يكون لكل منهما ظلًا لعمل دائرة متدحرجة.
الملعب القياسي: يتم استخدام الملعب القياسي المحدد كمعيار ، والذي يساوي درجة الحامل القياسية.
دائرة الملعب: يُطلق على المسار الأيسر على كل ترس عند نقطة التلامس الإطباقية على الخط المركزي المتصل بين الترسين دائرة الملعب.
قطر الملعب: قطر دائرة الملعب.
ارتفاع السن الفعال (عمق العمل): مجموع ارتفاع التاج لزوج من التروس المحفزة.يُعرف أيضًا باسم ارتفاع سن العمل.
إضافة: الفرق بين دائرة الحافة ونصف قطر دائرة الملعب.
رد الفعل العكسي: الفجوة بين سطح السن وسطح السن عند تعشيق الأسنان.
الخلوص: عند تعشيق أسنان ، تكون الفجوة بين الدائرة العلوية لأحد الترس والجزء السفلي من الترس الآخر.
نقطة الانطلاق: النقطة التي يتداخل فيها زوج من التروس مع دائرة الملعب.
الملعب: المسافة بين أقواس النقطة المقابلة بين أسنان متجاورة.
الخطوة العادية (الملعب العادي): تقاس درجة الترس المطوي على نفس الخط العمودي لقسم معين.
نسبة النقل (): نسبة سرعة التروس المتشابكة.تتناسب سرعة الترس عكسياً مع عدد الأسنان.بشكل عام ، يمثل n1 و n2 سرعة الأسنان المتشابكة.
يمكن تصنيف التروس حسب شكل السن وشكل الترس وشكل خط السن والسطح الذي توجد عليه أسنان التروس وطريقة التصنيع.
يتضمن ملف السن الخاص بالمعدات منحنى جانبي للسن وزاوية ضغط وارتفاع السن وإزاحته.من السهل نسبيًا تصنيع التروس المطوية ، لذلك من بين التروس المستخدمة في العصر الحديث ، تمثل التروس المطوية الغالبية المطلقة ، بينما يتم استخدام التروس الحلقية والتروس القوسية بشكل أقل.
من حيث زاوية الضغط ، فإن قدرة تحمل معدات زاوية الضغط الصغيرة صغيرة ؛بينما تكون قدرة التحمل لزاوية الضغط الكبيرة أعلى ، لكن حمل المحمل يزداد في حالة نفس عزم دوران ناقل الحركة ، لذلك يتم استخدامه فقط في حالات خاصة.تم توحيد ارتفاع السن في الترس ، ويستخدم ارتفاع السن القياسي بشكل عام.تتميز تروس الإزاحة بالعديد من المزايا وقد تم استخدامها في جميع أنواع المعدات الميكانيكية.
بالإضافة إلى ذلك ، يمكن أيضًا تقسيم التروس إلى تروس أسطوانية ، وتروس مخروطية ، وتروس غير دائرية ، ورفوف ، وتروس دودية وفقًا لأشكالها ؛التروس المحفزة ، التروس الحلزونية ، التروس المتعرجة ، والتروس المنحنية وفقًا لشكل خط السن ؛ينقسم السطح إلى تروس خارجية وتروس داخلية ؛وفقًا لطريقة التصنيع ، يمكن تقسيمها إلى تروس الصب ، تروس القطع ، التروس المتدحرجة ، تروس التلبيد ، إلخ.
مادة تصنيع الترس وعملية المعالجة الحرارية لها تأثير كبير على قدرة حمل الترس والوزن البعدي.قبل الخمسينيات من القرن الماضي ، تم استخدام الفولاذ الكربوني في التروس ، وتم استخدام سبائك الصلب في الستينيات ، وتم استخدام الفولاذ المقوى في السبعينيات.وفقًا للصلابة ، يمكن تقسيم سطح السن إلى نوعين: سطح الأسنان الناعم وسطح الأسنان الصلب.
تتميز التروس ذات الأسطح الناعمة للأسنان بقدرة تحمل أقل ، ولكنها أسهل في التصنيع ولها خصائص تشغيل جيدة.يتم استخدامها في الغالب في الآلات العامة مع عدم وجود قيود صارمة على حجم ووزن ناقل الحركة ، وكذلك الإنتاج على نطاق صغير.في التروس المزدوجة ، يكون للعجلة الصغيرة عبء أثقل ، لذلك من أجل جعل العمر التشغيلي للتروس الكبيرة والصغيرة متساويًا تقريبًا ، تكون صلابة سطح السن للعتاد الصغير أعلى عمومًا من الترس الكبير.
الترس المتصلب لديه قدرة تحمل عالية.يتم إخمادها أو إخماد سطحها أو تكثيفها وإخمادها بعد قطع التروس بدقة لزيادة الصلابة.ومع ذلك ، أثناء المعالجة الحرارية ، سوف يتشوه الترس حتمًا ، لذلك يجب إجراء الطحن أو الطحن أو القطع الناعم بعد المعالجة الحرارية لإزالة الأخطاء الناتجة عن التشوه وتحسين دقة الترس.
الفولاذ المستخدم بشكل شائع في صناعة التروس هو الفولاذ المسقى والفولاذ المقسى والفولاذ المسقي والفولاذ المكربن ​​والمروي والفولاذ النيتريدي.تكون قوة الفولاذ المصبوب أقل قليلاً من قوة الفولاذ المطروق ، وغالبًا ما تستخدم للتروس ذات الحجم الأكبر ؛يتميز الحديد الزهر الرمادي بخصائص ميكانيكية رديئة ويمكن استخدامه في ناقل الحركة المفتوح ذي الحمولة الخفيفة ؛يمكن أن يحل حديد الدكتايل محل الفولاذ جزئيًا لصنع التروس ؛تستخدم التروس البلاستيكية في الغالب في الأماكن التي تتطلب أحمالًا خفيفة وضوضاء منخفضة ، تستخدم التروس الفولاذية ذات الموصلية الحرارية الجيدة عمومًا لتروسها المطابقة.
في المستقبل ، يتم تطوير التروس في اتجاه الحمل الثقيل والسرعة العالية والدقة العالية والكفاءة العالية ، وتسعى جاهدة لتكون صغيرة الحجم وخفيفة الوزن وطويلة العمر واقتصادية وموثوقة.
سيؤدي تطوير نظرية التروس وعملية التصنيع إلى مزيد من الدراسة لآلية تلف أسنان التروس ، وهو الأساس لإنشاء طريقة موثوقة لحساب القوة ، وهو الأساس النظري لتحسين قدرة تحمل التروس وإطالة عمر الترس ؛يتم تمثيل التطور بواسطة شكل سن القوس.شكل ترس جديدالبحث عن مواد التروس الجديدة وعمليات تصنيع المعدات الجديدة ؛تشوه مرن لمعدات البحث ، أخطاء التصنيع والتركيب وتوزيع مجال درجة الحرارة ، تعديل أسنان التروس ، لتحسين سلاسة تشغيل التروس ، وفي نفس الوقت ، يتم زيادة منطقة التلامس لأسنان التروس ، وبالتالي تحسين قدرة تحمل الترس.
تعتبر نظرية الاحتكاك والتشحيم وتكنولوجيا التزييت بمثابة العمل الأساسي في أبحاث التروس.إن دراسة نظرية التزييت الهيدروديناميكي المرن ، وتعزيز استخدام زيت التشحيم الاصطناعي وإضافة مواد مضافة للضغط الشديد إلى الزيت لا يمكنها فقط تحسين قدرة تحمل سطح السن ، ولكن أيضًا تحسين كفاءة النقل

حسب نسبة الإرسال:
نسبة نقل ثابتة - آلية تروس دائرية (أسطوانية ، مخروطية)
نسبة نقل متغيرة - آلية تروس غير دائرية (ترس بيضاوي)

حسب الوضع النسبي للمحور
آلية ترس الطائرة ، ناقل حركة تروس ، ناقل حركة خارجي ، ناقل تروس داخلي ، ناقل حركة تروس وترس ، ناقل تروس حلزوني أسطواني ، ناقل تروس متعرج ، آلية ترس فضائي ، ناقل حركة مخروطي الشكل ، ناقل حركة تروس حلزوني متعرج ، محرك تروس دودي

حسب العملية

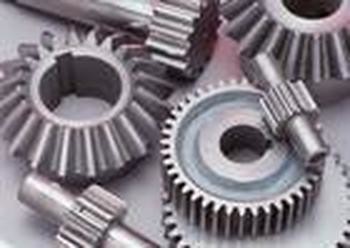

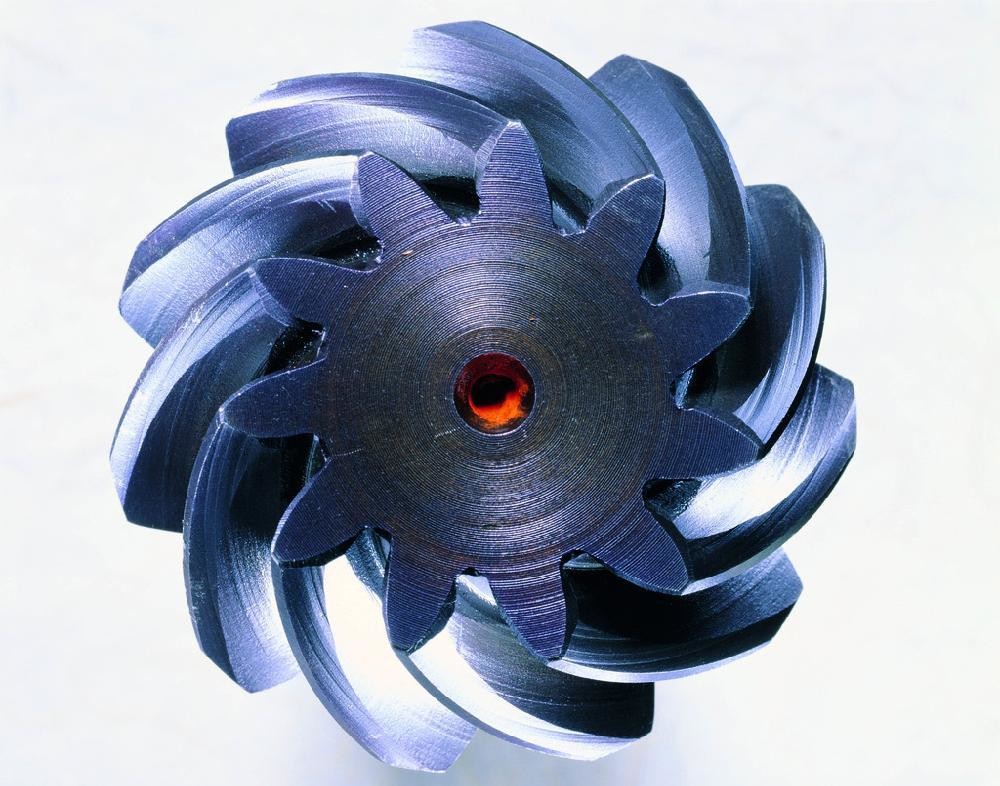

التروس المخروطية ، التروس شبه النهائية ، التروس الحلزونية ، التروس الداخلية ، التروس المحفزة ، التروس الدودية
هناك نوعان من طرق معالجة الترس المطوي ، أحدهما طريقة النسخ ، والتي تستخدم قاطع طحن تشكيل لطحن فتحة السن في الترس ، وهو "شكل تقليد".والآخر هو Fan Chengfa (طريقة التطوير).
(1) آلة قطع التروس: يمكنها معالجة الأسنان الحلزونية بوحدات أقل من 8
(2) أسنان آلة الطحن: يمكن معالجة الرفوف المستقيمة
(3) آلة الشق: يمكنها معالجة الأسنان الداخلية
(4) آلة التثقيب على البارد: يمكن معالجتها بدون رقائق
(5) آلة تسوية التروس: يمكنها معالجة التروس الكبيرة ذات 16 وحدة
(6) الأسنان المصبوبة بدقة: يمكن معالجة التروس الرخيصة بكميات كبيرة
(7) آلة طحن التروس: يمكنها معالجة التروس على الآلة الأم الدقيقة
(8) معدات الصب لآلة الصب بالقالب: تتم معالجة معظم التروس المعدنية غير الحديدية
(9) ماكينة حلاقة التروس: إنها أداة آلية لقطع المعادن لتشطيب التروس
