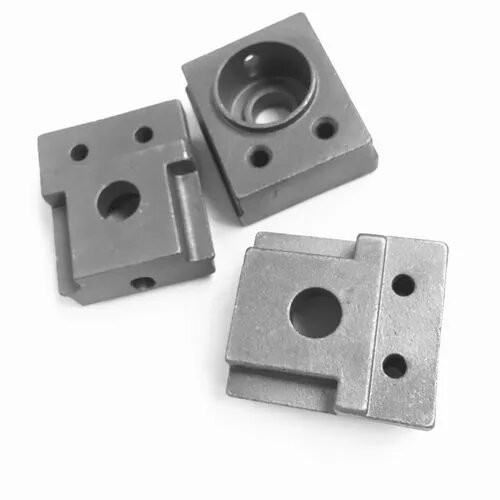

أجزاء صب الاستثمار الصلب يموت الصب لمحرك دراجة نارية ODM

إنتاج أجزاء من الصلب المصبوب باستثمار دقيق لأجزاء محرك دراجة نارية من الألومنيوم المصبوب

المصبوبات عبارة عن أجسام لتشكيل المعادن يتم الحصول عليها من خلال طرق صب مختلفة ، أي يتم حقن المعدن السائل المصهور في قالب الصب المُعد مسبقًا عن طريق الصب أو الحقن أو الشفط أو طرق الصب الأخرى ، وبعد التبريد ، وبعد الطحن وطرق المعالجة الأخرى اللاحقة.، الكائن الناتج ذو شكل وحجم وخصائص معينة.

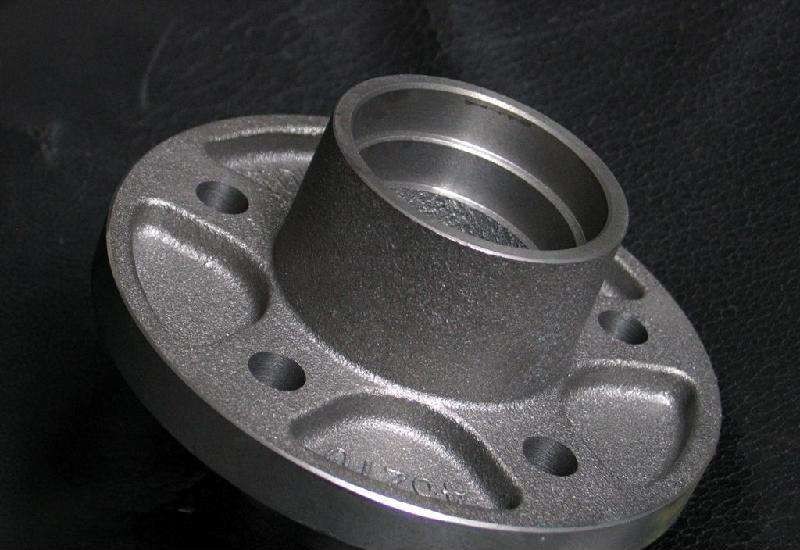

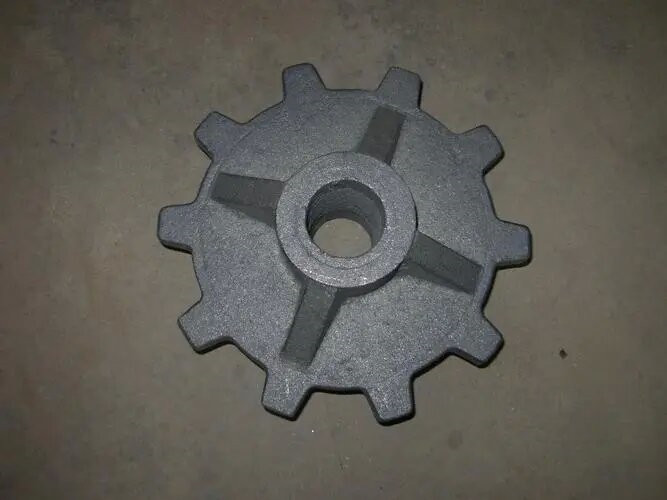

صب أجزاء الصلب الدقة الصلب الاستثمار أجزاء محرك دراجة نارية من الألومنيوم الصب يموت

يشمل فحص المسبوكات بشكل أساسي فحص الأبعاد والفحص البصري للمظهر والسطح وتحليل التركيب الكيميائي واختبار الأداء الميكانيكي.بالنسبة للمسبوكات الأكثر أهمية أو المعرضة للمشاكل في عملية الصب ، يلزم أيضًا إجراء اختبار غير متلف ، والذي يمكن استخدامه لمسبوكات حديد الدكتايل. الاختبار والاختبار الشعاعي والاختبار بالموجات فوق الصوتية واختبار الاهتزاز.

بالنسبة للعيوب الداخلية ، فإن طرق الاختبار غير المدمرة الشائعة الاستخدام هي الاختبار الشعاعي والاختبار بالموجات فوق الصوتية.من بينها ، تأثير الفحص الشعاعي هو الأفضل ، حيث يمكنه الحصول على صورة بديهية تعكس نوع العيوب الداخلية وشكلها وحجمها وتوزيعها ، ولكن بالنسبة للمسبوكات الكبيرة ذات السماكة الكبيرة ، يكون الفحص بالموجات فوق الصوتية فعالًا للغاية ، وموقع العيوب الداخلية يمكن قياسها بدقة أكبر.، حجم وتوزيع مكافئ.
1) الفحص الشعاعي (Micro focus XRAY)
تُستخدم الأشعة السينية أو أشعة جاما عمومًا كمصادر إشعاع للفحص بالأشعة ، لذلك يلزم وجود معدات ومنشآت مساعدة أخرى لتوليد الأشعة.عندما يتم وضع قطعة العمل في مجال الأشعة ، ستتأثر شدة إشعاع الشعاع بالعيوب الداخلية للصب.تختلف شدة الإشعاع المنبعثة من خلال الصب محليًا مع حجم وطبيعة الخلل ، وتشكل صورة إشعاعية للعيب ، والتي يتم تصويرها وتسجيلها من خلال فيلم إشعاعي ، أو اكتشافها وملاحظتها في الوقت الفعلي من خلال شاشة فلورسنت ، أو الكشف عنها بواسطة عداد الإشعاع.من بينها ، طريقة التصوير والتسجيل بالأفلام الشعاعية هي الطريقة الأكثر استخدامًا ، والتي يشار إليها عادةً باسم الفحص الشعاعي.صورة العيب المنعكسة عن طريق التصوير بالأشعة بديهية ، والشكل والحجم والعدد وموضع المستوى ونطاق توزيع العيوب كلها يمكن عرضها ، ولكن لا يمكن أن ينعكس عمق العيب بشكل عام ، وهناك حاجة إلى تدابير وحسابات خاصة لتحديده.طبقت شبكة صناعة المسبك الدولية طريقة التصوير المقطعي بالأشعة ، والتي لا يمكن تعميمها بسبب المعدات باهظة الثمن وتكلفة الاستخدام العالية ، ولكن هذه التكنولوجيا الجديدة تمثل اتجاه التطوير المستقبلي لتقنية الكشف عن الأشعة عالية الوضوح.بالإضافة إلى ذلك ، فإن استخدام نظام الأشعة السينية ذات الضبط البؤري الدقيق الذي يقترب من مصدر النقطة يزيل فعليًا الحواف الباهتة التي تم إنشاؤها بواسطة أجهزة تركيز أكبر ، مما ينتج عنه مخططات صور أكثر وضوحًا.يمكن أن يؤدي استخدام نظام التصوير الرقمي إلى تحسين نسبة الإشارة إلى الضوضاء في الصورة وزيادة تحسين وضوح الصورة.
2) اختبار الموجات فوق الصوتية
يمكن أيضًا استخدام اختبار الموجات فوق الصوتية لفحص العيوب الداخلية.يستخدم انتشار حزم الصوت مع طاقة صوتية عالية التردد داخل المسبك لتوليد انعكاسات عند اصطدامها بالسطح الداخلي أو عيوب للعثور على العيوب.حجم الطاقة الصوتية المنعكسة هو دالة لاتجاهية وطبيعة السطح الداخلي أو العيب والمقاومة الصوتية لمثل هذا العاكس ، لذلك يمكن تطبيق الطاقة الصوتية المنعكسة من عيوب مختلفة أو الأسطح الداخلية للكشف عن وجود عيوب ، سمك الجدار أو عمق عمق الخلل.كطريقة اختبار غير مدمرة مستخدمة على نطاق واسع ، فإن الاختبار بالموجات فوق الصوتية له المزايا الرئيسية: حساسية عالية للكشف ، والتي يمكنها اكتشاف الشقوق الصغيرة ؛قدرة اختراق كبيرة ، والتي يمكنها الكشف عن مصبوبات المقطع السميك.قيودها الرئيسية هي: صعوبة تفسير أشكال الموجة الانعكاسية للعيوب المتقطعة ذات الأبعاد الكنتورية المعقدة والتوجيهية الضعيفة ؛بالنسبة للهياكل الداخلية غير المرغوب فيها ، مثل حجم الحبيبات أو البنية المجهرية أو المسامية أو محتوى التضمين أو رواسب التشتت الدقيق ، وما إلى ذلك ، فإنها تعيق أيضًا تفسير شكل الموجة ؛بالإضافة إلى ذلك ، من الضروري الرجوع إلى كتل الاختبار القياسية أثناء الكشف.

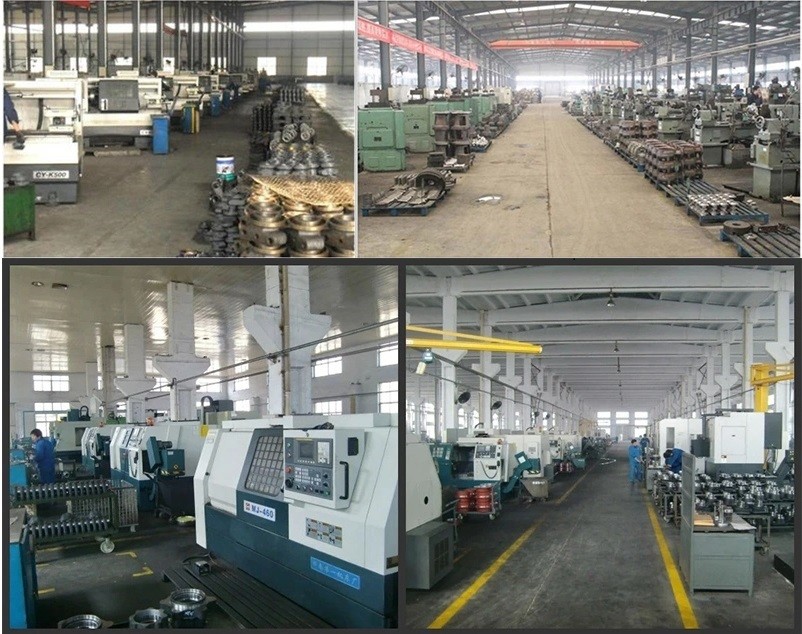

جهاز الفحص والتفتيش الرئيسي لـصب أجزاء الصلب الدقة الصلب الاستثمار أجزاء محرك دراجة نارية من الألومنيوم الصب يموت

جهاز الفحص والتفتيش الرئيسي
