750 مم عجلات الصلب السكك الحديدية صلابة 560HB لتتبع صيانة المركبات OEM

المواصفات التفصيلية لـأبعاد عجلة السكك الحديدية لمركبات صيانة الجنزير والمسار

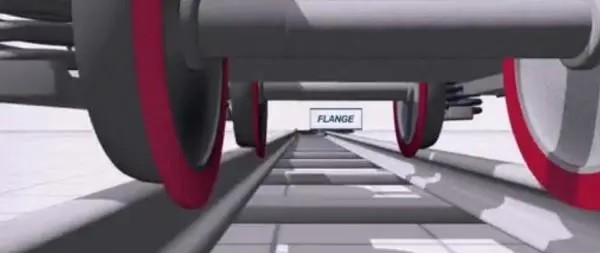

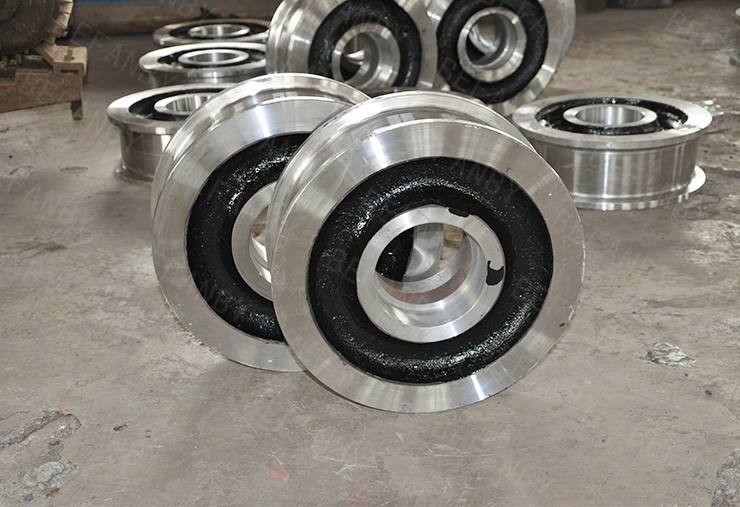

عجلة فولاذية متحركة ذات شفة مزدوجة ومفردة

• 1. المواد: الزهر أو الحديد الزهر.

  فولاذ الكربون: C45، C50، C55، C60، 4330، C35، 65Mn

  سبائك الصلب: 4140 ، 42CrMo ، 40CrNiMo ، 4340 ، 34CrNiMo6

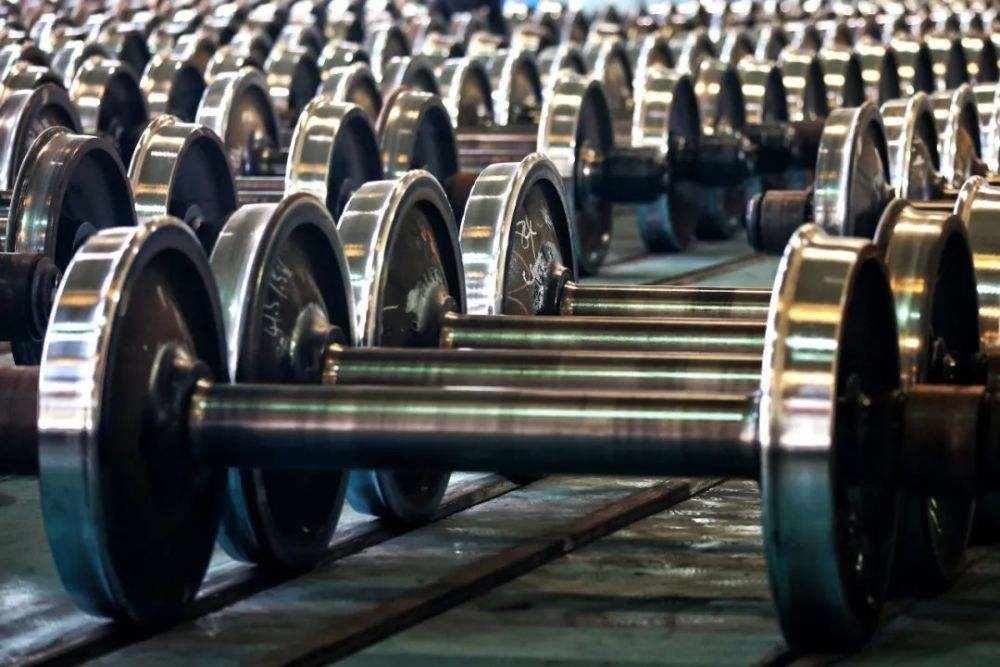

• 2. تشكل: عجلتين ، محور واحد ، أربعة محامل ، وأجزاء أخرى ؛
• 3. قدرة التحميل: 1-300 طن ، يمكن تخصيصها.
• 4. نوع العجلات: عجلة ذات شفة واحدة ، عجلة ذات شفة مزدوجة ، مجموعات عجلات مجوفة ومجموعات عجلات صلبة.
• 5. قطر العجلات: 300 مم ، 350 مم ، 400 مم ، 450 مم ، 500 مم ؛900 مم ، إلخ.
• 6)المعالجة الحرارية: التطبيع ، Q&T ، تبريد السطح والحافة بعمق: 5-20 ملم
  7) معدات القياس والاختبار: عرض الملف الشخصي ، واختبار الخشونة ، واختبار الصلابة ، واختبار التركيز إلخ ، UT ، MT
  8) الحجم: تتوفر تصاميم مخصصة.
  9) التفتيش: داخليا والطرف الثالث.

أبعاد عجلة السكك الحديدية لمركبات صيانة الجنزير والمساريكونتستخدم أساسا ل RRV ،المركبات ذات الاستخدام المزدوج للسكك الحديدية

طريقة المعالجة الحرارية لعجلات السكك الحديدية ، وفقًا لتسلسل العملية ، تتضمن طريقة المعالجة الحرارية عملية تطبيع درجة حرارة عالية عند 890 درجة مئوية ~ 910 درجة مئوية بعد التدحرج ، عملية تسخين على مرحلتين عند 740 درجة مئوية ~ 760 درجة مئوية + 890 ° C ~ 910 ° C ، و 510 ° C. عملية تبريد الماء بعد التقسية عند ± 10 ° C.يستخدم المخطط الفني أعلاه لتحسين وتجانس الهيكل الأصلي وتحسين صلابة عجلات السكك الحديدية ؛تم اعتماد طريقة التسخين على مرحلتين لزيادة سرعة التسخين للمنطقة ذات المرحلتين بدرجة حرارة غاز الفرن العالية ، والحد من الأوستينيت بوقت تسخين قصير.وقت التقسيةيمكن أن يؤدي التبريد السريع بالمياه بعد التهدئة إلى القضاء على هشاشة المزاج ، كما يمكن أن يؤدي تبريد الماء بعد التقسية إلى تغيير توزيع الإجهاد وتحسين أداء التعب.لديه نسبة جيدة من القوة والمتانة.
يشتمل جهاز التصلب بالحث بشكل أساسي على جهاز تسخين ، وجهاز نقل ، وإطار دعم قابل للسحب ، وخزان مياه ، وقاعدة ، وعمود إمداد طاقة.جهاز التسخين مثبت على عمود إمداد الطاقة ؛جهاز النقل مثبت على القاعدة وخزان المياه.يشتمل جهاز التسخين على ملف تعريف ، وموصل قطب موجب ، وموصل قطب سالب ، وموصل مغناطيسي على شكل حرف U.يتم تثبيت موصل مغناطيسي على شكل حرف U على ملف التنميط ، وقطعة التوصيل الموجبة وقطعة التوصيل السالبة عبارة عن مجموعة من الألواح المسطحة الأفقية ، والتي يتم تثبيتها على عمود مزود الطاقة.يشتمل جهاز النقل على بكرات وأحزمة ومحركات.يتم تثبيت الأسطوانة على خزان المياه ، ويتم تثبيت المحرك على القاعدة ، ويتم تشغيل الأسطوانة والمحرك بواسطة حزام.قم بتثبيت عجلة السكة الحديدية على إطار الدعم القابل للسحب ، وابدأ تشغيل المحرك ، وتنتقل الطاقة إلى الأسطوانة عن طريق الحزام ، وتدفع الأسطوانة عجلة السكة الحديدية لتدور.عند تشغيل الطاقة ، يتم تسخين عجلة السكة الحديدية بواسطة ملف التنميط ، ويتم تدوير الجزء المسخن إلى خزان المياه للتبريد والتبريد.
ينتمي جهاز تبريد عجلة السكك الحديدية إلى المجال التقني لعجلات السكك الحديدية.يشتمل الجهاز على طاولة تبريد ومجموعة من مسدسات الرش مرتبة بشكل موحد على طول محيطها ، وتحتوي مسدسات الرش على لوحة لمخرج المياه وأنبوب فرعي لمدخل المياه.لوحة مخرج الماء مزودة بفوهات كبيرة وفوهات صغيرة بأقطار مختلفة.يتم التحكم في الفتحات الصغيرة بواسطة أنبوب فرعي وحده ، وتنقسم الفوهات الكبيرة إلى أجزاء علوية وسفلية ، يتم التحكم فيها بواسطة أنابيب فرعية مختلفة.يمكنه تعديل قوة مياه التبريد التي يتم رشها على العجلة بسهولة ، وتحسين توحيد التبريد لحافة العجلة في الاتجاهات الشعاعية والمحورية.


الخضوع لأبعاد عجلات السكك الحديدية لمركبات صيانة الجنزير والمسار

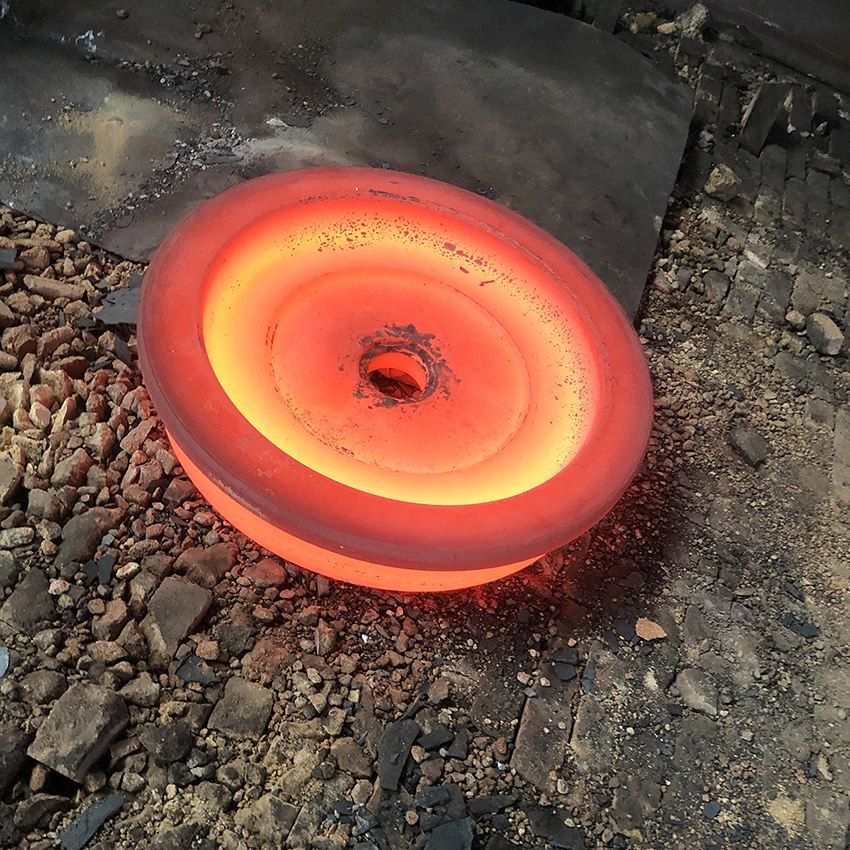

1. تزوير الإنتاج ، عمر أطول ، لكمية أصغر ، تزوير مجاني ، لكمية كبيرة ، دقة تزوير مع العفن

2. القطر: 0-1450 مم ، 6 بوصة ، 8 بوصة ، 10 بوصة ، 12 بوصة ، 14 بوصة ، 16 بوصة ، 20 بوصة ، 24 بوصة ، 28 بوصة ، 30 بوصة ، 34 بوصة ، 36 بوصة ، 40 بوصة ، 42 بوصة ، إلخ

3.100٪ التفتيش قبل التسليم

استخدامأبعاد عجلة السكك الحديدية لمركبات صيانة الجنزير والمسار

القطار ، وعربات السكك الحديدية ، والسكك الحديدية الخفيفة ، وعربات الشوارع ، والمترو ، وعربة الشحن ، وعربة السكك الحديدية للتعدين ، وشاحنات السكك الحديدية ، وعربات السكك الحديدية الصابورة ، وعربات هيرايل هاي-رايل ، إلخ.

الانتاجعجلات السكك الحديديةمعالجةأبعاد عجلة السكك الحديدية لمركبات صيانة الجنزير والمسار

1. صهر عجلات الصلب 2. قطع منشار دائري لقضبان الحديد 3. التسخين 4. الفوسفور 5. تشكيل الختم 6. التدحرج 7. الثني 8. الختم الساخن 9. القياس بالليزر 10. إسقاط المكدس 11. الخشنة 12. التقوية 13. الحرارة 14 أخذ العينات 15. المعالجة المسبقة 16. الإنهاء 16. الطباعة الباردة 17. التوازن الثابت 18. الطباعة الباردة 19. اختبار الصلابة 20. الاختبار بالموجات فوق الصوتية 21. اختبار الجسيمات المغناطيسية 22. التلوين بالرصاص 23. الطلاء والتغليف

جهاز الفحص والتفتيش الرئيسي
