لوحة ربط كتف أحادية أو مزدوجة أو مخصصة من النوع GB DIN JIS ISO ANSI / ASTM B7 BS

  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
  • Single Or Double Standard Or Custom Type GB DIN JIS ISO ANSI/ASTM B7 BS Shoulder Tie Plate
مكان المنشأ الصين
اسم العلامة التجارية Kingrail
إصدار الشهادات GB/T 1222,DIN 17221
رقم الموديل UIC
الحد الأدنى لكمية 10000
الأسعار USD$1-10 PER PC
تفاصيل التغليف أكياس ومنصات نقالة أو حزمة مخصصة
وقت التسليم 5-8 أيام عمل
شروط الدفع L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض 100000000 قطعة في السنة

Contact me for free samples and coupons.

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
تفاصيل المنتج
بحجم لوحة ربطة عنق مفردة / مزدوجة أو نوع مخصص اساسي GB ، DIN ، ISO ، ANSI / ASTM ، B7 ، BS ، JIS إلخ
سطح عادي ، لوحة سوداء أو حسب متطلبات العميل التعبئة السائبة في الكرتون أو الأكياس ، ثم على منصة نقالة ، أو حسب العملاء
مواد ow الكربون الصلب أو الصلب عالي الكربون
إبراز

لوحة ربط الكتف BS

,

لوحة ربطة كتف واحدة قياسية
اترك رسالة
منتوج وصف

معيار فردي أو مزدوج أو مخصص من النوع GB ، DIN ، ، JIS ، ISO ، ANSI / ASTM ، B7 ، BS لوحة ربط الكتف

لوحة ربط السكك الحديدية:

عادة ما تسمى لوحة ربط السكك الحديدية أيضًا لوحة قاعدة السكك الحديدية أو اللوحة الوحيدة ، وهي المكون الرئيسي في بناء السكك الحديدية لسكة حديدية للرافعة أو نظام دعم المسار.

وظيفة لوحة ربط السكك الحديدية:تُستخدم ألواح ربط السكك الحديدية لدعم القضبان ولإصلاح أنظمة تثبيت السكك الحديدية بالكامل.تعمل دائمًا مع مسامير التثبيت أو المسامير معًا من خلال الحفاظ على حمل مسار سكة حديدية وأيضًا نقل جزء من الحمل إلى عوارض الربط.تتميز لوحة الربط بسطح مستوٍ أملس لضمان المحاذاة الرأسية والحفاظ على السكة في المقياس الصحيح لنظام خط السكك الحديدية.

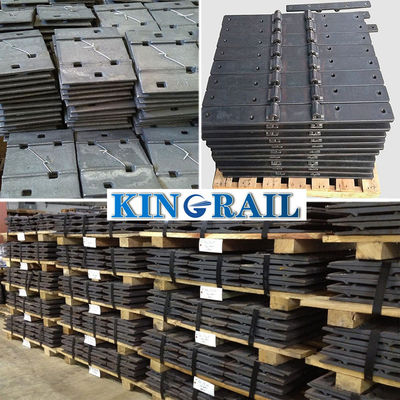

لوحة ربط كتف أحادية أو مزدوجة أو مخصصة من النوع GB DIN JIS ISO ANSI / ASTM B7 BS 0

يمكن لـ King Rail إنتاج ألواح ربط السكك الحديدية إما عن طريق الصب (النوع الملحوم أو المصنع) أو بالحدادة أو الدرفلة ، لأقسام السكك الحديدية المختلفة ، للنوم الخشبي أو الصلب أو الخرساني ، مهما كان الحمل ومعيار السكك الحديدية ، مثل UIC 60 ، UIC 54 ، RN 45 ، 90 أ ، إلخ.

أنواع لوحات ربط السكك الحديدية:

هيكل كتف مفرد أو مزدوج لدعم لوحات ربط مضلعة مختلفة.

1. لوحات التعادل الكتف واحد

صُممت ألواح الربط للكتف المفرد في نهاية المجال للوحة.يطلب العملاء عرض قاعدة السكك الحديدية لأن الطرف القصير للوحة أو نهاية المقياس يتم وضعها داخل مسار السكة الحديدية.إذا كانت أوزان القضبان تبدأ من 56 رطلاً على الرغم من 100 رطل ، فإننا نقترح استخدام ألواح ربط كتف واحدة في.

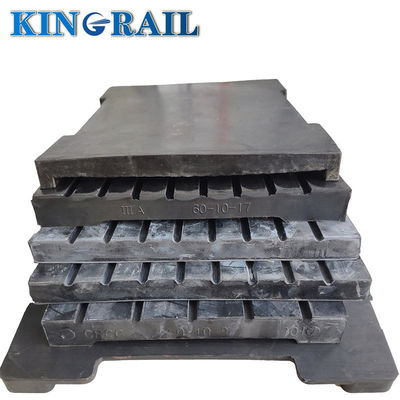

لوحة ربط كتف أحادية أو مزدوجة أو مخصصة من النوع GB DIN JIS ISO ANSI / ASTM B7 BS 1





2.صفائح قاعدة الكتف المزدوجة

نقوم بتوريد أنواع 2-حفرة ، 4-حفرة ، 5 حفرة ، 6 ثقوب أو 8 حفرة ، وفقا لطلبات العملاء.إذا كان السكة أكبر من 100 رطل ، فإنها تستخدم عادة لوحي الكتف المزدوج.

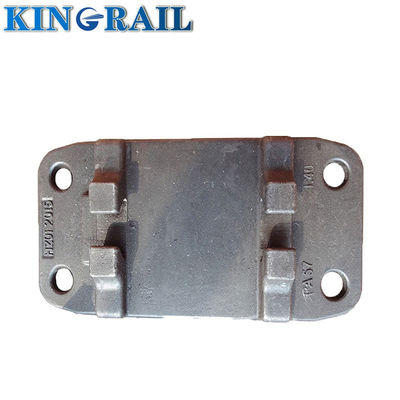

لوحة ربط كتف أحادية أو مزدوجة أو مخصصة من النوع GB DIN JIS ISO ANSI / ASTM B7 BS 2





3. صب لوحة التعادل السكك الحديدية

لوحة ربط السكك الحديدية الموفرة للتكلفة هي تقنية شائعة أخرى لإنتاج لوحات ربط السكك الحديدية.

  • النوع: يستخدم للسكك الحديدية UIC54 ، UIC60 ، سكة حديد 50 كجم ، سكة حديد 60 كجم ، S49 وأحجام مخصصة
  • المواد: QT500-7 أو QT450-10 - فولاذ كربوني منخفض أو فولاذ عالي الكربون عن طريق تزوير ، وفولاذ منخفض الكربون S275JR ، Q235 ، إلخ.عن طريق المتداول.
  • المعيار: UIC864-6

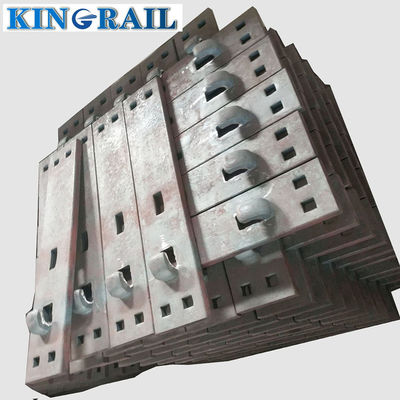

لوحة ربط كتف أحادية أو مزدوجة أو مخصصة من النوع GB DIN JIS ISO ANSI / ASTM B7 BS 3

4. لوحات القاعدة لأنظمة الربط KPO

في نظام التثبيت KPO ، تعتبر لوحة قاعدة السكك الحديدية مهمة جدًا لاستخدامها في دعم السكة وإصلاح نظام التثبيت بالكامل ، والعمل جنبًا إلى جنب مع مسامير ومسامير السكك الحديدية.

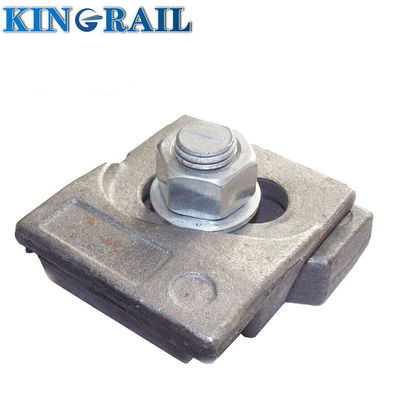

لوحة ربط كتف أحادية أو مزدوجة أو مخصصة من النوع GB DIN JIS ISO ANSI / ASTM B7 BS 4

يتم تخصيص الأنواع الأخرى مثل الألواح ذات الخطاف المزدوج أو الألواح الوحيدة للسكك الحديدية أو الألواح القياسية الأخرى وفقًا لذلك!

المعلمة الفنية لألواح ربط السكك الحديدية أو كتف السكك الحديدية الأكثر شيوعًا:

يكتب البعد ثقوب يميل سكة حديدية الوزن (كجم)
Rph 1/160 345/285/127/160 × 15/13 Ø 26 (4x) 1:40 ق 49 / ق 54 7،86
Rp 01/01/160 345/285/127/160 × 15/13 Ø 26 (4x) 1:40 ق 49 / ق 54 7،70
Rph 1/210 345/285/127 × 210 × 15/13 Ø 26 (4x) 1:40 ق 49 / ق 54 10،55
Rph 1/210 345/285/127 × 210 × 15/13 Ø 36،3 (2x) 1:40 ق 49 / ق 54 10،55
Rph 1/210 FVZ 345/285/127 × 210 × 15/13 Ø 26 (4x) 1:40 ق 49 / ق 54 1069
Sph 1 (أ) 345/350/127 × 410 × 15/13 Ø 26 (8x) 1:40 UIC 60 20،60
Rph 6/160 370/310/152 × 160 × 15/13 Ø 26 (4x) 1:40 UIC 60 8،44
Rph 6/210 370/310/152 × 210 × 15/13 Ø 26 (4x) 1:40 UIC 60 11،32
س. زد 60 370/350/152 × 420 × 15/13 Ø 26 (8x) 1:40 UIC 60 22،73
Rph 11 Ü 664/554 × 160 Ø 26 (4x) 1:40 ق 54 15،37
Rph 13 Ü 690/570 × 160 Ø 26 (4x) 1:40 UIC 60 15 ، 27
Rpo 5 345/285/127 × 160 × 15/13 Ø 26 (4x) 1:20 ق 49 / ق 54 8



العبوة والشحنات:

لوحة ربط كتف أحادية أو مزدوجة أو مخصصة من النوع GB DIN JIS ISO ANSI / ASTM B7 BS 5لوحة ربط كتف أحادية أو مزدوجة أو مخصصة من النوع GB DIN JIS ISO ANSI / ASTM B7 BS 6



نحن نؤمن بمبدأ الجودة الأول لشركتنا.أنتجتها صناعة السكك الحديدية لخطط الاعتماد المعترف بها ثم خدماتنا ومنتجاتنا في جميع أنحاء سلسلة التوريد لتوفير ضمان الجودة لجميع عملائنا في جميع أنحاء العالم.Kingrail تحافظ على الاعتماد في ISO ، RISQS ،.توفير هذا المستوى من الضمان ، وهذا هو سبب ثقت عملائنا ليس فقط بثقتهم ، ولكن أيضًا رغبتهم في العمل معنا مرارًا وتكرارًا ، ما نبيعه ليس فقط الأجزاء ولكن أيضًا معرفتنا الصناعية وخبراتنا وخدمتنا.
