تفاصيل المنتج:
|
| اساسي:: | AiSi ، ASTM ، bs ، DIN ، GB ، JIS | قطر ثقب الترباس:: | 22 مم 24 مم ، حسب متطلبات العميل |
|---|---|---|---|
| درجة:: | Q235 / 55Q / U71Mn / 75V / 50Mn / 45Mn | طول: | 6-12 م |
| مقياس السكك الحديدية:: | مقياس عادي | تخصيص:: | 4 كجم / م ، 8 كجم / م 12 كجم / م ، 15 كجم / م ، 18 كجم / م ، 22 كجم / م ، 24 كجم / م ، 38-60 |
| تسليط الضوء: | Q235B للسكك الحديدية الفولاذية,U71mn للسكك الحديدية الفولاذية |
||
مقدمة من السكك الحديدية عالية الجودة للسكك الحديدية للسكك الحديدية الثقيلة أفضل الأسعار عالية الجودة Q235B / 55Q / U71mn السكك الحديدية السكك الحديدية السكك الحديدية

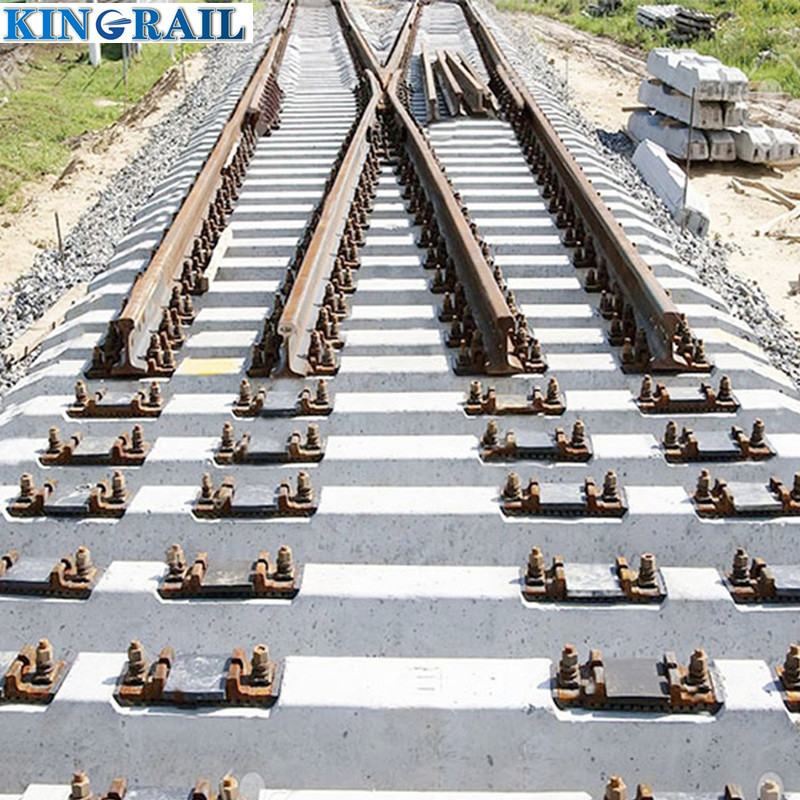

القضبان هي المكونات الرئيسية لخطوط السكك الحديدية.وتتمثل وظيفتها في توجيه عجلات المعدات الدارجة للتحرك للأمام ، وتحمل الضغط الهائل للعجلات ، ونقلها إلى النائمين.يجب أن توفر القضبان سطحًا متواصلًا وسلسًا وأقل سحبًا للعجلات.في السكك الحديدية المكهربة أو أقسام السد الأوتوماتيكي ، يمكن أيضًا استخدام القضبان كدوائر مسار.
يجب تثبيت سكة العربة للرافعة على شعاع السفر ، ويجب تثبيت سكة الترولي على العارضة الرئيسية.عند تشغيل الرافعة ، لا يمكن للمسار التحرك أفقيًا وعموديًا ، ويجب أن يكون المسار سهل التعديل.
الطول
الأطوال القياسية للقضبان هي 9 ، 9.5 ، 10 ، 10.5 ، 11 ، 11.5 ، 12 ، 12.5 م.
بعد الاتفاق بين المورد والمشتري والمشار إليه في العقد ، يمكن توفير نسبة معينة من القضبان غير المحددة الطول بطول 4 م إلى 8.9 م.ومع ذلك ، عند حساب الوزن ، تتم ترقيته بمقدار 100 مم.
الانحراف المسموح به لطول السكة هو +50 0 مم.
شكل
يجب ألا يزيد الانحناء الجانبي للقضيب عن 1.5 مم لكل متر ، ويجب ألا يزيد الانحناء الكلي عن 8 مم.
يجب ألا يزيد الانحناء الكلي للقضبان في الاتجاهين العلوي والسفلي عن 6 مم.
يجب ألا تنثني نهاية السكة بأكثر من 1 مم في حدود 0.5 متر.
إن سكة الرافعة QU120 محدودة بقدرة معدات الاستقامة.يتم التفاوض على درجة الانحناء من خلال العرض والطلب.
يجب ألا يزيد التواء السكة عن 1/10000 من الطول الكامل للقضيب.
عدم تناسق المقطع العرضي للسكك الحديدية والمحور الرأسي: يجب ألا يزيد الجزء السفلي من السكة عن 2 مم ، ويجب ألا يزيد حجم رأس السكة عن 0.6 مم.
لا ينبغي أن يكون الجزء السفلي من السكة غوصًا.يجب ألا يبرز مركز قاع السكة بأكثر من 0.5 مم من الجانبين.
وزن
ملكناقضبان للتعدين والصناعةبأعلى جودة.
يتم تسليم القضبان وفقًا للوزن النظري.
تستخدم القضبان الخفيفة التي يتراوح وزنها من 18 كجم / م إلى 40 كجم / م بشكل شائع في عمليات التعدين تحت الأرض وأيضًا في الأماكن الصناعية.
صناعة
القضبان مصنوعة من الفولاذ المقتول من صهر الموقد المكشوف.
يجب استخدام عملية إنتاج لا ينتج عنها بقع بيضاء في السكة.
الخواص الميكانيكية
لا تقل قوة شد السكة عن 90 كجم / مم.
جودة السطح
يجب ألا يكون هناك تشققات أو طيات أو ندبات أو فقاعات أو شوائب على سطح القضيب.يُسمح بالثغرات والحفر والخدوش بعمق لا يزيد عن قيمة الانحراف السلبي المسموح به لحجم القضيب والخطوط الرفيعة التي لا يزيد عمقها عن 1 مم.
يجب ألا يكون هناك شقوق متبقية ، أو فجوات أو ثقوب انكماش على الوجه النهائي للقضيب.
يجب قطع الوجه النهائي للسكك الحديدية بشكل مستقيم ، ويجب ألا يزيد انحراف الوجه النهائي عن 5 مم في أي اتجاه.يجب إزالة نتوءات بطول لا يقل عن 4 مم.
يُسمح بتنظيف عيوب سطح السكة طوليًا باستخدام مجرفة هوائية ، ويجب ألا يكون عمق التنظيف (محسوبًا على جانب واحد) أكبر من الانحراف السلبي المسموح به للحجم.
لا يُسمح بإصلاح عيوب سطح السكك الحديدية أو ملؤها باللحام.
السكك الحديدية الخفيفة
| يكتب | عرض الرأس (مم) | الارتفاع (مم) | عرض القاع | سماكة الويب (مم) | الوزن النظري (كجم / م) | صف دراسي | طول |
| 8 كجم | 25 | 65 | 54 | 7 | 8.42 | Q235B | 6 م |
| 12 كجم | 38.1 | 69.85 | 69.85 | 7.54 | 12.2 | Q235B / 55Q | 6 م |
| 15 كجم | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | Q235B / 55Q | 8 م |
| 18 كجم | 40 | 90 | 80 | 10 | 18.6 | Q235B / 55Q | 8-9 م |
| 22 كجم | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | Q235B / 55Q | 7-8-10 م |
| 24 كجم | 51 | 107 | 92 | 10.9 | 24.46 | Q235B / 55Q | 8-10 م |
| 30 كجم | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | Q235B / 55Q | 10 م |
سكة حديدية ثقيلة
| عرض الرأس (مم) | الارتفاع (مم) | عرض القاع | سماكة الويب (مم) | الوزن النظري (كجم / م) | صف دراسي | طول | |
| ص 38 | 68 | 134 | 114 | 13 | 38.73 | 45MN / 71MN | |
| ص 43 | 70 | 140 | 114 | 14.5 | 44.653 | 45MN / 71MN | 12.5 م |
| ص 50 | 70 | 152 | 132 | 15.5 | 51.51 | 45MN / 71MN | 12.5 م |
| ص 60 | 73 | 176 | 150 | 16.5 | 60.64 | U71MN | 25 م |
رافعة السكك الحديدية
| عرض الرأس (مم) | الارتفاع (مم) | عرض القاع | سماكة الويب (مم) | الوزن النظري (كجم / م) | صف دراسي | طول | |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | U71MN | 12 م |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | U71MN | 12 م |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | U71MN | 12 م |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | U71MN | 12 م |
نقدم سكك ضوئية بأحجام ومعايير مختلفة:
مزايا الشركة:
1.المنتجات الرئيسية: عجلات السكك الحديدية ومنتجات السكك الحديدية النسبية الأخرى مثل المحاور والقضبان ومسامير الجنزير ومسامير ربط السمك وبعض منتجات الحدادة أو الصب المخصصة. وتتراوح أقطار العجلات من 250 مم إلى 1100 مم
ومتوفرة لكل من المعيار والمفصل (حسب الطلب).
2. بكل طريقة ممكنة 100٪ ، فترات زمنية قصيرة من 7 أيام إلى 30 يومًا بسبب تجارب الإنتاج الغنية التي تم التحقق منها من ISO.
3.نحن في مدينة Maanshan ، حيث تعد Baowu Group MASTEEL Rail Transit Materials Technology Co. Ltd تاسع أكبر منتج للصلب على مستوى العالم ، وهنا المصدر الأصلي للمواد الفولاذية ذات المعايير الدولية مثل BS و AAR و JIS و IRS و Gost ، التي تضمن للعملاء الحصول على مكونات سكة حديدية مهمة للغاية ذات جودة عالية وبأسعار مخفضة للغاية.
4. نحن نؤمن بمبدأ الجودة أولاً ، Kingrail تحافظ على الاعتماد في ISO ، RISQS ،.توفير هذا المستوى من الضمان فحص 100٪ قبل الشحن.
