مقدمة من الفولاذ المقاوم للصدأ الكربون الصلب والنحاس الأصفر شفة مزورة

شفة ، المعروف أيضا باسم شفة شفة أو شفة.الفلنجات هي الأجزاء المترابطة بين الأعمدة وتستخدم للتوصيل بين أطراف الأنابيب ؛يتم استخدامها أيضًا كفلانشات على مدخل ومخرج المعدات للتوصيل بين جهازين ، مثل شفرات المخفض.يشير اتصال شفة أو وصلة شفة إلى اتصال قابل للفصل حيث يتم توصيل الفلنجات والحشيات والمسامير ببعضها البعض كمجموعة من هياكل الختم المدمجة.تشير شفة الأنبوب إلى الشفة المستخدمة للأنابيب في تركيب خط الأنابيب ، وتشير المستخدمة في المعدات إلى حواف مدخل ومخرج الجهاز.توجد ثقوب في الفلنجات ، وتعمل البراغي على جعل الشفتين متصلين بإحكام.يتم ختم الحواف بجوانات.شفة مقسمة إلى وصلة ملولبة (وصلة لولبية) شفة ، شفة لحام وشفة مشبك.تستخدم الفلنجات في أزواج ، ويمكن استخدام الفلنجات السلكية لأنابيب الضغط المنخفض ، ويمكن استخدام الفلنجات الملحومة للضغوط التي تزيد عن أربعة كيلوغرامات.أضف حشية بين الشفتين واربطهما بالمسامير.حواف الضغط المختلفة لها سماكات مختلفة ، وتستخدم براغي مختلفة.عندما يتم توصيل المضخات والصمامات بخطوط الأنابيب ، يتم أيضًا تصنيع أجزاء من هذه المعدات في أشكال شفة مقابلة ، تُعرف أيضًا باسم وصلات الفلنجات.أي أجزاء توصيل مثبتة بمسامير عند محيط طائرتين ومغلقة في نفس الوقت تسمى بشكل عام "فلنجات" ، مثل توصيل قنوات التهوية ، ويمكن أن تسمى هذه الأجزاء "أجزاء شفة".لكن هذا الاتصال ليس سوى جزء من المعدات ، مثل الوصلة بين الحافة ومضخة المياه ، ليس من السهل تسمية مضخة المياه "أجزاء شفة".الأصغر ، مثل الصمامات ، يمكن أن تسمى "أجزاء شفة"

تصنيف:
1. وفقًا لمعيار الصناعة الكيميائية (HG): شفة متكاملة (IF) ، شفة ملولبة (Th) ، فلنجة لحام مسطحة باللوح (PL) ، فلنجة لحام بعقب عنق (WN) ، فلنجة لحام مسطح للرقبة (SO) ، ومقبس شفة اللحام (SW) ، شفة مفكوكة لحلقة اللحام التناكبي (PJ / SE) ، شفة مفكوكة لحلقة اللحام المسطحة (PJ / RJ) ، غطاء شفة البطانة (BL (S)) ، غطاء شفة (BL) [2].
2. وفقًا لمعيار صناعة البتروكيماويات (SH): شفة ملولبة (PT) ، شفة لحام تناكبي (WN) ، شفة لحام مسطحة (SO) ، فلنجة لحام مقبس (SW) ، شفة سائبة (LJ) ، غطاء شفة (غير معروض) ).
3. وفقًا لمعيار الصناعة الميكانيكي (JB): فلنجة متكاملة ، شفة لحام تناكبي ، شفة لحام مسطحة باللوحة ، فلنجة مفكوكة بلوحة لحام بعقب ، حافة أنبوبة ذات حلقة لحام مسطحة ، حافة فلانشة مفكوكة صفيحة ذات حواف مسطحة ، غطاء شفة.
4. وفقًا للمعيار الوطني (GB): فلنجة متكاملة ، شفة ملولبة ، شفة لحام تناكبي ، شفة لحام مسطحة مع رقبة ، شفة لحام مقبس مع رقبة ، حلقة لحام تناكبي مع شفة فضفاضة للرقبة ، شفة لحام مسطحة ، حلقة لحام بعقب شفة فضفاضة للوحة ، لوحة حلقة لحام مسطحة ، شفة فضفاضة ، لوحة شفة فضفاضة ، غطاء شفة.

مواد:

فولاذ الكربون: Q235A ، Q235B ، Q345BC22.8 ، ASTM A105 ، SS400
سبائك الصلب: ASTM A694، F42، F46، F52، F56، F60، F65، A350 LF2،

الفولاذ المقاوم للصدأ: ASTM A182 F1، F5، F9، F22، F91،
310 / F304 / 304L / F316 / F316L ، F321 ، F347.

المعالجة السطحية:

مجلفن (ساخن ، بارد) ، ورنيش
طريقة زيت الصدأ
رش البلاستيك

يستخدم:
نظرًا لأن الشفة تتمتع بأداء شامل جيد ، فهي تستخدم على نطاق واسع في الصناعات الكيميائية والبناء وإمدادات المياه والصرف الصحي والبترول والصناعات الخفيفة والثقيلة والتبريد والصرف الصحي والسباكة والحماية من الحرائق والطاقة الكهربائية والفضاء وبناء السفن وغيرها من المشاريع الأساسية.

فئات ذات صلة:
(1) الحد من شفة
اسم المنتج: شفة المخفض
المعلمات الفنية: وفقا للمعايير الوطنية
معايير الجودة: يتم تصنيعها وفقًا للمعايير ذات الصلة التي تضعها الدولة
مواصفات المنتج: DN15-DN2000
تغليف المنتج: صندوق خشبي أو غيره
لون المنتج: لون معدني

ميزات المنتج: مقاومة التآكل ، ومقاومة الأحماض والقلويات ، وعمر الخدمة الطويل ، وما إلى ذلك ، وحساب السعر المعقول ، والسطح الأملس ، ومقاومة الأحماض والقلويات ، ومقاومة درجات الحرارة العالية ، والمظهر الجميل ، وأداء الملمس القوي.
عملية الإنتاج: التشكيل الاحترافي الشامل ، التصنيع بالحدادة ، قطع الألواح المتوسطة ، درفلة الألواح المتوسطة ، إلخ.
طريقة المعالجة: خراطة CNC عالية الدقة ، تشطيب مخرطة عادي ، لحام بقوس الأرجون ، إلخ.
الضغط الاسمي sch5s ، sch10s ، sch20s ، sch30s ، sch40s ، إلخ.
معيار التصنيع: المعيار الوطني ، المعيار الأمريكي ، المعيار الروسي ، المعيار الياباني ، إلخ.
المواد: 201 ، 304.316.316L.0Cr18Ni9.321.202 ، إلخ.
التطبيق: يستخدم على نطاق واسع في الحفاظ على المياه ، الطاقة الكهربائية ، محطة الطاقة ، تجهيزات الأنابيب ، الصناعة ، وعاء الضغط ، إلخ.
طريقة الاتصال: شفة الجوز ، اتصال الترباس.

(2) شفة من الفولاذ المقاوم للصدأ
اسم المنتج: شفة الفولاذ المقاوم للصدأ
المواصفات: 1/2 ″ ～ 240 ″ (10-6000)
فئة الضغط: 0.6MPa ~ 32MPa ، 150Lb ~ 2500Lb ، PN0.25-PN42.0
المواد: 304 ، 304L ، 321 ، 316 ، 316L ، 310S ومواد أخرى
معيار وزارة الصناعة الكيميائية: HG5010-52 ، HG5028-58 ، HGJ44-91 ، HGJ65-91 ، HG20592-2009 (سلسلة PN) ، HG20615-2009 (سلسلة Calss)
التطبيقات: الغلايات وأوعية الضغط ، البترول ، الكيماويات ، بناء السفن ، الأدوية ، المعادن ، الآلات ، الأغذية وغيرها من الصناعات.

(3) شفة وعاء الضغط
اسم المنتج: أوعية الضغط شفة
المواصفات: DN300 ~ 3000
ملاحظات المنتج: صناعة تطبيق شفة أوعية الضغط: HVAC ، الطاقة ، إمداد مياه البناء ، تجهيزات أوعية الضغط ، تجهيزات أنابيب الضغط.
فئة المنتج: سلسلة شفة
صناعة التطبيقات: التدفئة والتهوية وتكييف الهواء ، والطاقة ، وإمدادات المياه للبناء ، وملحقات أوعية الضغط ، وملحقات أنابيب الضغط.
تطبيق المعايير الفنية
الضغط الاسمي للختم PN، MPa (بار) 0.6 1.0 1.6 2.5 4.0 6.4
سطح مقعر ومحدب (MFM) DN1300 ~ 3000 DN300 ~ 3000 DN400 ~ 2000 DN300 ~ 800
سطح اللسان والأخدود (TG) DN1300 ~ 3000 DN300 ~ 3000 DN300 ~ 3000 DN300 ~ 800
الطائرة الكاملة (FF) DN300 ~ 3000 DN300 ~ 3000 DN300 ~ 3000 DN300 ~ 800

(4) شفة اللحام المسطحة
تتضمن حواف اللحام المسطحة حواف اللحام المسطحة وفلنجات اللحام المسطحة ذات العنق.
شفة اللحام المسطحة (PL)

حواف اللحام المسطحة مناسبة لوصلات الأنابيب الفولاذية ذات الضغط الاسمي الذي لا يتجاوز 2.5 ميجا باسكال.يمكن تصنيع سطح الختم لشفة اللحام المسطحة إلى ثلاثة أنواع: أملس ، مقعر - محدب ، اللسان والأخدود.تطبيق شفة اللحام المسطحة الملساء هو الأكبر.يتم استخدامه في الغالب عندما تكون الظروف المتوسطة معتدلة نسبيًا ، مثل الهواء المضغوط غير المنقى ذي الضغط المنخفض والمياه المتداولة ذات الضغط المنخفض.

فلنجة برقبة مسطحة ملحومة (SO)
ارتفاع العنق لشفة اللحام المسطحة مع العنق منخفض ، مما يحسن من الصلابة وقدرة تحمل الحافة.بالمقارنة مع فلنجات اللحام التناكبي ، فإن عبء عمل اللحام كبير ، واستهلاك قضبان اللحام مرتفع ، ولا يمكنه تحمل درجات الحرارة العالية والضغط العالي ، والانحناء المتكرر وتقلبات درجات الحرارة ، ولكنه أكثر ملاءمة للتثبيت في الموقع ، وعملية يمكن إهمال الصفع وفرك خط اللحام ، وهو أكثر شيوعًا.

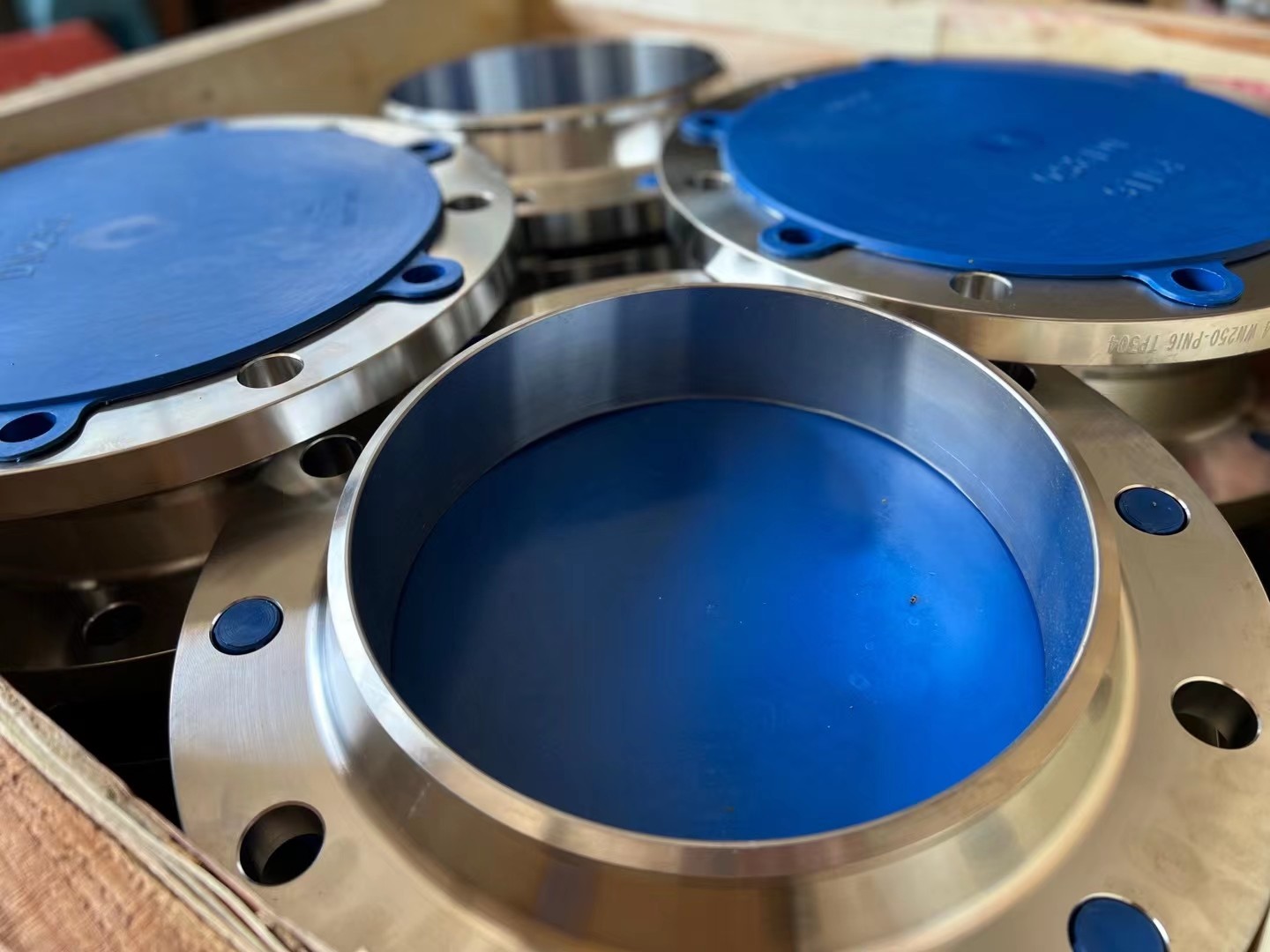

(5) لحام بعقب بالرقبة (WN)
شفرات اللحام التناكبي: غالبًا ما يشار إلى لحام شفة العنق على أنه حواف "عالية المحور".والغرض منه هو نقل الضغط إلى الأنابيب ، وبالتالي تقليل تركيزات الضغط العالي في قاعدة الشفة.تعتبر لحامات شفة الرقبة أفضل اللحامات ذات التصميم الذي يوفر الفلنجات نظرًا لقيمتها الهيكلية المتأصلة.ومع ذلك ، فإن السعر مرتفع نسبيًا ، لأن عملية إنتاج المنتج معقدة.
شفة مترابطة (مترابطة): يتم توصيل الحافة الملولبة بخيط.لكن مركز المنتج له حجم الخيط المقابل للأنبوب.ميزتها الرئيسية هي أنه يمكن تجميعها بدون لحام.
الفلنجات المنزلقة: فلانشات الانزلاق محور سفلي لأن الأنبوب يدخل الشفة المفردة قبل اللحام.إنه ملحوم من الداخل والخارج لتوفير القوة الكافية لمنع التسرب.
Lap Flange: إن Lap Flange هي في الواقع نفس الشفة المنزلقة ، إلا أنها نصف قطر بين الفتحة وسباق الحافة.من الضروري أن يحتوي نصف القطر على حواف لتلائم نهايات اللفة.عادةً ما تتزاوج حواف اللفة وأذرع اللفة معًا في نهاية نظام التجميع.
شفة لحام المقبس هي شفة انزلاقية مماثلة ، إلا أنها تحتوي على ثقب وحجم ثقب العداد.تسمح مطابقة فتحة العداد مع الأنبوب بإدخال الأنبوب في الحافة المشابهة للشفة المنزلقة.قطر الفتحة الأصغر هو نفس المعرف لمطابقة نفس الأنبوب.الحصر عبارة عن فتحة مدمجة تعمل كغطاء كتف مصمم لتظل الأنابيب في الأسفل.هذا يزيل أي قيود على التدفق عند استخدام فلنجات لحام المقبس.

(6) شفة لحام المقبس (SW)
شفة لحام المقبس

شكل سطح الختم: سطح مرتفع (RF) ، سطح مقعر محدب (MFM) ، سطح اللسان والأخدود (TG) ، سطح اتصال الحلقة (RJ)
المواد: الكربون الصلب: ASTM A105، 20 #، Q235، 16Mn، ASTM A350 LF1، LF2 CL1 / CL2، LF3 CL1 / CL2، ASTM A694 F42، F46، F48، F50، F52، F56، F60، F65، F70؛
سبائك الصلب: ASTM A182 F1 ، F5a ، F9 ، F11 ، F12 ، F22 ، F91 ، A182F12 ، A182F11 ، 16MnR ، Cr5Mo ، 12Cr1MoV ، 15CrMo ، 12Cr2Mo1 ، A335P22 ، St45.8 / Ⅲ ، 35CrMoV ، إلخ.
معيار التصنيع: ANSI B16.5، GB / T9117.1-2000— GB / T9117.4-200 ، إلخ.

(7) شفة ملولبة (TH)
القطر الاسمي للحافة الملولبة: DN8 ~ DN100 ضغط العمل: 1.0 ~ 2.5 (MPa) مادة شفة اللولب الملولبة: الفولاذ المقاوم للصدأ ، الفولاذ الكربوني ، سبائك الصلب.
تطبيق الفلنجة الملولبة: مناسبة لقفل الخيط وختم الأنابيب الصناعية والمدنية مثل الحماية من الحرائق والغاز والمياه الساخنة والباردة وتكييف الهواء وأنابيب ضغط الهواء وأنابيب النفط والأدوات والأنابيب الهيدروليكية ، إلخ.
غطاء شفة (BL)
غطاء الفلنجة ، المعروف أيضًا باسم الحافة العمياء ، هو شفة بدون ثقب في المنتصف ، والذي يستخدم لإغلاق سدادة الأنبوب.هناك العديد من أنواع الأسطح المانعة للتسرب ، بما في ذلك السطح المسطح ، والسطح المحدب ، والسطح المقعر المحدب ، وسطح اللسان والأخدود ، وسطح التوصيل الدائري.
سطح الختم: سطح مستو (FF) ، سطح مرتفع (RF) ، سطح مقعر ومحدب (MFM) ، سطح اللسان والأخدود (TG) ، سطح اتصال الحلقة (RJ)
مواد الإنتاج:
الكربون الصلب: ASTM A105، 20 #، Q235، 16Mn، ASTM A350 LF1، LF2 CL1 / CL2، LF3 CL1 / CL2، ASTM A694 F42، F46، F48، F50، F52، F56، F60، F65، F70؛
الفولاذ المقاوم للصدأ: ASTM A182 F304 ، 304L ، F316 ، 316L ، 1Cr18Ni9Ti ، 0Cr18Ni9Ti ، 321 ، 18-8 ؛
سبائك الصلب: ASTM A182 F1، F5a، F9، F11، F12، F22، F91، A182F12، A182F11، 16MnR، Cr5Mo، 12Cr1MoV، 15CrMo، 12Cr2Mo1، A335P22، St45.8 / Ⅲ.

(8) شفة فضفاضة
حلقة لحام بعقب الرقبة شفة فضفاضة

كم فضفاض شفة حلقة لحام بعقب فضفاض شفة عنق كم ، حلقة لحام بعقب شفة لوحة كم فضفاضة ، حلقة لحام مسطحة شفة صفيحة فضفاضة الأكمام ، لوحة تقلب شفة الأكمام السائبة ، بالإضافة إلى تلبية احتياجات القفل بعد التثبيت ، هناك ثقوب في القضيب ، يمكن أن تمنع هذه الثقوب البراغي من الارتخاء عند تعرضها للاهتزاز.يجب أن تكون بعض مسامير الحواف ذات القضبان المصقولة غير الخيطية رقيقة ، وتسمى مسامير شفة القضيب الرفيعة.هذا النوع من شفة البراغي يساعد على توصيل القوى المتغيرة.توجد مسامير خاصة عالية القوة على الهيكل الفولاذي ، وسيكون الرأس أكبر ، وسيتغير الحجم أيضًا.
فلانشة مفككة ذات حلقة اللحام المسطحة (PJ / SE)

شفة الأكمام السائبة ذات حلقة اللحام المسطحة عبارة عن شفة متحركة ، والتي تتوافق بشكل عام مع ملحقات إمدادات المياه والصرف (الأكثر شيوعًا في وصلات التمدد).الأنابيب والمعدات متصلة بمسامير.الغرض من استخدام شفة الأكمام السائبة لحلقة اللحام المسطحة هو بشكل عام توفير المواد.هيكلها مقسم إلى قسمين.يتم توصيل أحد طرفي جزء الأنبوب بالأنبوب ، ويتم تصنيع الطرف الآخر في شفة ، ويتم تغطية جزء الحافة على الحافة.صفيحة الحافة مصنوعة من مادة منخفضة الدرجة ، وجزء الأنبوب مصنوع من نفس مادة الأنبوب ، وذلك لتوفير المواد.

حلقة لحام مسطحة شفة فضفاضة:
1. توفير التكاليف.عندما تكون مادة الأنبوب خاصة ومكلفة ، فإن تكلفة لحام الفلنجات من نفس المادة تكون عالية.
2. إنه غير ملائم للحام أو المعالجة أو يتطلب قوة عالية.مثل الأنابيب البلاستيكية وأنابيب الصلب الزجاجية وما شابه ذلك.
3. سهل البناء.على سبيل المثال ، ليس من السهل محاذاة فتحات مسامير الحافة أثناء التوصيل أو منع ثقوب مسامير شفة الجهاز من التغيير في المستقبل.

حلقة اللحام المسطحة ، معيار إنتاج شفة فضفاضة:
المعيار الوطني: GB / T9112-2000 (GB9113 · 1-2000 ～ GB9123؟ 4-2000)
المعيار الأمريكي: ANSI B16.5 Class150 ، 300 ، 600 ، 900 ، 1500 (WN ، SO ، BL ، TH ، LJ ، SW)
المعيار الياباني: JIS 5K ، 10K ، 16K ، 20K (PL ، SO ، BL ، WN ، TH ، SW)
المعيار الألماني: DIN2573 ، 2572 ، 2631 ، 2576 ، 2632 ، 2633 ، 2543 ، 2634 ، 2545 (PL ، SO ، WN ، BL ، TH)
معيار وزارة الصناعة الكيميائية: HG5010-52 ～ HG5028-58، HGJ44-91 ～ HGJ65-91
معيار شفة: HG20592-2009 (سلسلة PN) HG20615-2009 (سلسلة Calss)
معيار القسم الميكانيكي: JB81-59 ～ JB86-59، JB / T74-1994، JB / T79-94 ～ JB / T86-94
معيار وعاء الضغط: NB / T47020-2012 ～ NB / T47027-2012 ، JB1157-82 ～ JB1160-82 B16.47A / B B16.39 B16.48

شفة وجه الأخدود الدائري وغطاء شفة

لوحة للمكفوفين
بعقب لحام حلقة شفة فضفاضة 6
شفة دوارة
شفة المرساة
لحام / شفة الكسوة

الرقم القياسي لشفة اللحام الفولاذية البحرية: تنطبق هذه المواصفة القياسية على المنتجات البحرية ومنتجات الهندسة البحرية.المواد الرئيسية هي: الكربون الصلب ، سبائك الصلب ، الصلب درجة الحرارة المنخفضة ، الفولاذ المقاوم للصدأ.

جهاز الفحص والتفتيش الرئيسي
